Die Schutzart (IP) ist eine standardisierte Methode zur Beschreibung, wie wirksam Gehäuse von elektrischen Geräten bis zu 72,5 kV dem Eindringen von Fremdkörpern wie Staub und Wasser widerstehen. Bei Kompressoren, insbesondere solchen, die unter rauen Bedingungen betrieben werden, wirkt sich die Schutzart (oder das Fehlen derselben) direkt auf die Zuverlässigkeit, Langlebigkeit und die allgemeine Betriebseffizienz aus.

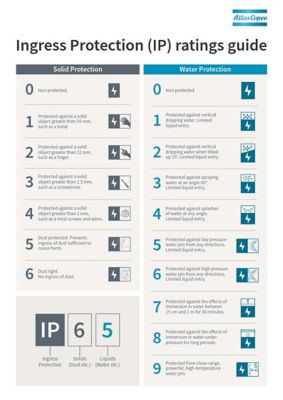

Was sind IP-Schutzarten?
IP-Schutzarten gemäß der internationalen Norm IEC 60529 bestehen in der Regel aus zwei Ziffern:
- Erste Ziffer: Schutz vor festen Partikeln (Staub) von 0 (kein Schutz) bis 6 (staubdicht).
- Zweite Ziffer: Schutz vor Flüssigkeiten (Wasser), von 0 (kein Schutz) bis 9 (Schutz gegen starke Wasserstrahlen bei hohen Temperaturen).
Wenn Sie zum Beispiel eine Schutzart von IP54 sehen …
„5“ zeigt einen Staubschutz an, der das Eindringen von Staub verhindert, der den Betrieb zu beeinträchtigen könnte.
„4“ bedeutet Schutz vor Spritzwasser aus allen Richtungen. Die Schutzklasse IP5X bedeutet Schutz vor Staub, ohne dass ein Schutz vor Flüssigkeiten angegeben ist, während IPX4 Spritzwasserschutz ohne Angabe eines Staubschutzes bedeutet.
Die Schutzart IP5X bedeutet Schutz vor Staub, ohne dass ein Schutz vor Flüssigkeiten angegeben ist, während IPX4 Spritzwasserschutz ohne Angabe eines Staubschutzes bedeutet.
Der IP-Standard ist international weit verbreitet, mit Ausnahme der USA, wo die Standards der National Electrical Manufacturers Association (NEMA) verwendet werden. Während IP den Schutz gegen das Eindringen von Feststoffen und Flüssigkeiten angibt, gibt NEMA den Schutz gegen Eindringen, Korrosion und andere Faktoren an.
Warum ist die IP-Schutzart für Kompressoren wichtig?
Kompressoren werden häufig in rauen Umgebungen betrieben. Dies bedeutet, dass sie Staub, hoher Luftfeuchtigkeit und/oder extremen Temperaturen ausgesetzt sind. Diese Bedingungen sind typisch in Branchen wie Bergbau, Bauwesen und anderen Außenanwendungen.
Zwei kritische Kompressorkomponenten, die besonders anfällig für Umwelteinflüsse sind, sind der Antriebsstrang (Motor und Kompressionselement) und der Schaltschrank, insbesondere der Wechselrichter oder Antrieb in Kompressoren mit variabler Drehzahlregelung (VSD).
Antriebsschutz
Der Antriebsstrang, bestehend aus Motor und Kompressionselement, ist der Kernmechanismus eines Kompressors. Die Exposition gegenüber Staub und Wasser kann den Verschleiß beschleunigen, Korrosion verursachen, die Effizienz verringern und schließlich zu mechanischem Versagen führen. Ein hochwertiges Gehäuse, das mindestens die IP54-Anforderungen erfüllt, ist Standard für Kompressoren, die im normalen Industriebetrieb betrieben werden. Widrigere Bedingungen wie in Berkwerken oder auf Baustellen erfordern jedoch einen höheren Schutz. Um einen zuverlässigen Betrieb in allen Umgebungen zu gewährleisten, ist der Antriebsstrang der GA VSD-Kompressoren von Atlas Copco so konstruiert, dass er die Anforderungen der Schutzart IP66 erfüllt, d. h. er ist staubdicht und bietet Schutz vor Hochdruckwasserstrahlen aus allen Richtungen.
Schutz für elektrische Schaltanlagen
Im Schaltschrank befinden sich empfindliche Komponenten, einschließlich des Wechselrichters oder des Antriebs in VSD-Kompressoren. Diese elektronischen Komponenten benötigen einen robusten Schutz, da das Eindringen von Staub zu Überhitzung und Kurzschlüssen führen kann, während Wasser den Ausfall von Komponenten verursachen kann. Für Kompressoren, die unter rauen Bedingungen betrieben werden, bietet ein hochwertiges Gehäuse mit Schutzart IP54 den erforderlichen Schutz, um die Zuverlässigkeit des Systems aufrechtzuerhalten und Ausfallzeiten zu vermeiden. Beispielsweise verfügt der von Atlas Copco selbst entwickelte Wechselrichter Neos Next standardmäßig über die Schutzart IP54.
Die Auswirkungen eines unzureichenden IP-Schutzes
Kurz gesagt: Kompressoren ohne ausreichenden IP-Schutz:
Erhöhtes Risiko für mechanischen Ausfall und vorzeitigen Verschleiß.
Höhere Wartungskosten und häufigere Ausfallzeiten.
Geringerer Systemwirkungsgrad aufgrund beeinträchtigter Kompressorleistung.
Kompressorhersteller bieten in der Regel IP-Schutzklassen an, die für den allgemeinen industriellen Einsatz geeignet sind. Die Auswahl von Kompressoren für anspruchsvollere Umgebungen, wie beispielsweise Bergbau, Schifffahrt oder Außenanwendungen, erfordert jedoch höhere Schutzklassen, um einen Schutz vor erhöhten Umweltgefahren zu gewährleisten.
IP-Schutzart als Auswahlkriterium
Für Anwender, die einen neuen Kompressor kaufen möchten, insbesondere einen für raue Bedingungen, sollte die IP-Schutzart ein grundlegendes Auswahlkriterium sein. Die richtige IP-Schutzart schützt Ihre Investition, indem sie einen robusteren, zuverlässigeren Betrieb gewährleistet, insbesondere wenn Umgebungsbedingungen mit erheblichen Betriebsrisiken verbunden sind.
