Arbeitsplätze in Druckereien werden mit Atlas-Copco-Schraubern ergonomischer
Akkuwerkzeuge beschleunigen Tuchwechsel an Druckmaschinen
Akkuschrauber von Atlas Copco Tools erleichtern die Wartung an Bogenoffsetmaschinen der KBA-Sheetfed Solutions AG & Co. KG: Gegenüber einem Drehmomentschlüssel, der 65 bis 70 Hübe von Hand erforderte, können Druckerei- Mitarbeiter das Gummituch der Druckmaschinen nun in einem Zug wechseln. Die Winkelschrauber verkürzen nicht nur die Rüstzeit, sondern machen zugleich den Prozess sicherer.
29. November 2016
Essen, November 2016. – „Drucktechnik vom Feinsten“ verspricht ein Produktkatalog der Koenig & Bauer Group (KBA), und wenn man den Fertigungsstandort Radebeul besucht, glaubt man dieser Aussage gern: 1600 Mitarbeiter stellen an diesem geschichtsträchtigen Standort in einem modernen Betrieb Bogenoffsetmaschinen her. Das einstige Planeta-Werk war ein Vorzeigebetrieb der Deutschen Demokratischen Republik und wurde nach der politischen Wende in Ostdeutschland in die KBA-Gruppe integriert. Das Werk firmiert heute als KBA-Sheetfed Solutions AG & Co. KG und umfasst neben der Produktion und dem weltweiten Service auch ein unternehmenseigenes Trainingszentrum, in dem Schulungen für Drucker aus der ganzen Welt stattfinden.
Praxis ist durch nichts zu ersetzen
Die Rapida-Druckmaschinen aus Radebeul sind mit bis zu 20000 Bogen Papier in der Stunde die schnellsten der Welt und beispielsweise auf das Drucken von Verpackungen aller Art spezialisiert. (Bild: Atlas Copco Tools)
„Hier bilden wir das Bedienpersonal aus, noch bevor die Druckmaschinen bei unseren Kunden rund um den Globus aufgestellt werden“, sagt Stefan Splett, der den Bogenoffsetdruckern das Rüstzeug für einen reibungslosen Betrieb der komplexen Maschinen vermittelt. Aus dem Radebeuler Werk stammt die mit 35 Metern längste Druckmaschine der Welt in Reihenbauweise. Auch die schnellste Druckmaschine der Welt – sie schafft 20000 Bogen Papier in der Stunde – kommt von hier. „Nichts ist so gut, als dass es nicht noch weiter verbessert werden könnte“, lautet Spletts Überzeugung. Das fange bereits im vermeintlich Kleinen an. „Deshalb nahmen unsere Techniker kürzlich auch den Gummituchwechsel näher unter die Lupe und fanden in einem Winkelschrauber von Atlas Copco Tools das perfekte Werkzeug für diese Aufgabe.“
Einfacher und sicherer

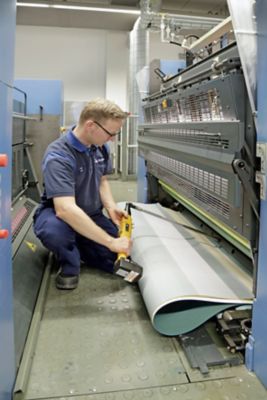

Das Gummituch wird bei KBA neuerdings mit einem BCV-Akkuschrauber von Atlas Copco Tools statt mit einem Drehmomentschlüssel gewechselt. Die Werkzeuge verbessern die Ergonomie und verkürzen die Rüstzeiten um ein Drittel. Es müssen zwei Gewinde zum Lösen und Schließen der Spannschienen mit Drehmomenten zwischen 30 und 45 Nm verschraubt werden. (Bild: Atlas Copco Tools)
Das Gummituch ist das Übertragungselement, das die Druckfarbe im indirekten Verfahren von der Druckplatte auf das Papier bringt. In jedem der bis zu zehn nacheinander angeordneten Druckwerke befindet sich ein solches Tuch. Weil das Dreizylinder-System aus Platten-, Gummi- und Druckzylinder das Gummituch in jeder Hinsicht stark beansprucht, ist es ein Verschleißteil. „Für makellose Druckqualität ist es je nach Einsatzintensität der Druckmaschine in bestimmten Service-Intervallen zu wechseln“, weiß Splett. Und das sei früher harte, die Gelenke belastende Arbeit gewesen. Jeweils zwei Gewindestangen mit einem Schraubenkopf der Schlüsselweite 18 mm fixieren über Spannschienen eines der bis zu zehn Drucktücher in den Rapida-Bogenoffset- Druckmaschinen. „Zwischen 30 und 45 Newtonmeter Anzugsmoment sind für den optimalen Betrieb nötig, was in etwa 65 bis 70 Hüben mit handbetriebenen Drehmomentschlüsseln entspricht.“ Hinzu komme, dass die Gewindestangenköpfe konstruktionsbedingt am unteren Ende des Druckturms angeordnet und daher schwer zugänglich sind. „Wenn man die 45 Newtonmeter von Hand aufbringen muss und dabei auf dem Boden der Maschine hockt oder kniet, ist das regelrechtes Krafttraining“, sagt Splett. Von dem BCV-Akku-Winkelschrauber von Atlas Copco Tools versprach sich KBA-Sheetfed Solutions eine deutlich geringere körperliche Belastung sowie kürzere Rüstzeiten.
Die Erwartungen noch übertroffen

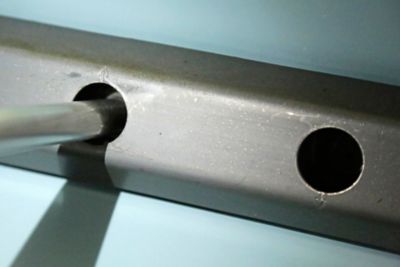

Schwer einsehbar sind die tief liegenden Schraubstellen für den Gummituchwechsel am Fuß der Druckwerke und nur über eine entsprechende Verlängerung erreichbar. Der BCV-Winkelschrauber ermöglicht beste Zugänglichkeit, verschraubt prozesssicher und spart bei jedem Tuchwechsel bis zu acht Minuten Rüstzeit ein. (Bild: Atlas Copco Tools)
Die Ergonomie, Genauigkeit und Lebensdauer des BCV-Akkuschraubers haben uns überzeugt. Deshalb ist er für den Gummituchwechsel das Werkzeug unserer Wahl!
Ergonomie rauf, Rüstzeiten runter
„In unserer Abteilung hat der BCV-Akkuschrauber die mechanischen Drehmomentschlüssel inzwischen abgelöst. Wir haben ihn nun sogar in das Zubehörprogramm für unsere Kunden aufgenommen“, fasst Stefan Splett zusammen. „Ergonomisch ist er deutlich besser. Und Anwender sparen mit dem Akkuschrauber ein Drittel wertvoller Rüstzeit beim Gummituchwechsel ein.“
