工場の省エネは万全にされていますか？

工場全体の電力消費量のうち、コンプレッサ関係は３０％。コンプレッサのエア消費量の内訳のうち、エア漏れロスは３０％と言われています。工場全体の電力消費量にすると、9％の電力がエア漏れロスで無駄に使用されていることになります。

工場のコンプレッサについて省エネ対策されていますか。同様に圧縮空気を届ける配管も見直しされていますか？

コンプレッサ 吐出量 6.6 m3/min、吐出圧力 0.7 MPa、配管 Φ 50 mm、配管長 400 m の場合：

・ アルミ配管 - AIRnet       初期圧力損失が低い - 0.02 MPa　​

37 kW  x  モータ効率 80 %  x  電力単価 20 円/kWh​  x  年間稼働時間 4000 h  x  1.4 % ※1​

​年間損失電力コスト 約 30,000 円​

 ※1) 圧力損失によるエネルギー増加 7 % x 0.02MPa = 1.4 %​

・亜鉛メッキ - SGP白管      初期圧力損失が高い - 0.037 MPa　

​37 kW  x  モータ効率 80 %  x  電力単価 20 円/kWh​  x  年間稼働時間 4000 h  x 2.59 % ※2​

年間損失電力コスト 約 60,000 円​

  ※2) 圧力損失によるエネルギー増加 7 % x 0.037MPa = 2.59 %​

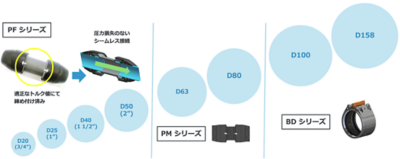

アトラスコプコのAIRnet継手は、適正なトルク値にて締付け済、圧力損失のないシームレス接続です。

•    配管の圧着、ねじ切り、はんだ付け、接着がなくても接続​
•    継手も電動工具が不要で、短時間の設置が可能


•  ラインの増設にも対応​
•  ナット部分は交換可能、ネジ切り仕様にすることも可能

配管ラインのロスは…​

圧力損失 または エア漏れ​省エネ対策として、配管の点検を​してみませんか？

女性も軽々カットができる、アトラスコプコの配管「エアネット」 実際のカットとセッティングを３分の動画で分かりやすくご覧いいただけます。

◆ ウェビナーのプレゼンテーション PDF をダウンロードいいただけます。
