Cum funcționează un compresor cu turație variabilă?

De ce să alegi un compresor cu turație variabilă ATLAS COPCO VSD+

Contactați-ne acum!

12 aprilie 2021

Timp de citire estimat: 5 minute

Daca utilizați compresoare în producție știți deja că cererea pentru aer comprimat fluctuează pe durata unei zile lucrătoare. De aceea, noi la Atlas Copco am dezvoltat cele mai avansate compresoare cu turație variabilă / convertizor de frecvență / invertor - gama VSD și VSD+ pentru economii cu energia de până la 50%. Cum este posibil? Aflați în acest articol.

Cum funcționează turația variabilă VSD+ ?

economie-compresor-cu-convertizor

Știm că 70% din costul total al ciclului de viață pentru un compresor de aer sunt cheltuieli cu energia, astfel economisim o medie de 35% cu tehnologia VSD prin adaptarea funcționării compresorului dvs. la necesarul producției prin reducerea presiunii utilizate de sistem în plaja 4-13 bar, iar proiectarea specifică a motorului si convertizorului aduc un plus de eficiență pe toată gama de viteză.

Haideți să vedem mai departe ce se află în componența tehnologiei de comprimare a aerului cu turație variabilă VSD+.


invertor-compresor-cu-surub

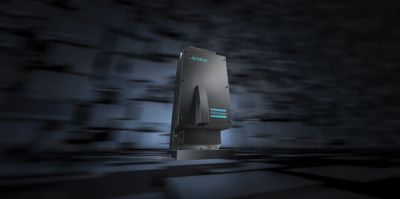

Invertor NEOS compresor cu șurub VSD+

Invertoarele sau convertizoarele de frecvență NEOS sunt create special pentru compresoarele Atlas Copco din punct de vedere al mărimii, simplității și fiabilității. NEOS se caracterizează prin durabilitate în timp: componente puține, carcasa robustă și compactă din aluminiu (rating IP 5X), răcire optimizată, acces ușor pentru o mentenanță rapidă. Acestea sunt răcite individual printr-un radiator extern cu răcire separată și complet capsulate - pătrunderea prafului este imposibilă .


motor-compresor-cu-surub-debit-variabil

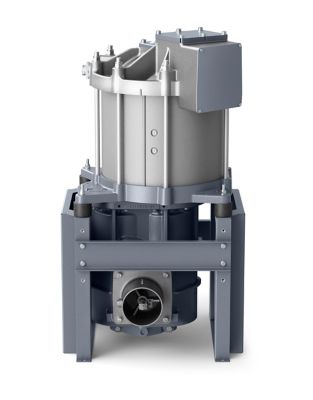

Ansambul motor-transmisie-elementi compresor cu turație variabilă VSD+

Motorul (IPM) VSD+


Compresorul cu turație variabilă VSD+ are un motor revoluționar cu magneți permanenți cu efciență IE4. Dezvoltat de Atlas Copco, acest motor al compresorului cu debit variabil VSD+ este extrem de eficient energetic și silențios. În plus, antrenarea compresorului este într-un circuit închis, iar împreună cu motorul si elemenții, sunt răcite permanent cu ulei - încă o metodă de a economisi energie!


TRANSMISIA VSD+


Secretul eficienței este antrenarea patentată de ATLAS COPCO, asemănătoare unei cutii de viteze, care va transmite puterea de la motor la elementul de compresie (șurub). VSD functionează cel mai bine la compresoarele cu șurub, pentru că debitul și consumul de energie sunt direct proporționale cu viteza lor. Când motorul își ajustează viteza, același lucru se întâmplă și în elementul cu șurub. Motorul electric este proiectat cu atenție pe răcire și eficiență în proces. Are un design vertical, răcire cu ulei, fără angrenaje sau curele.


controller-PLC-compresor-cu-presiune-variabila

Controller PLC Elektronikon® compresor cu debit variabil VSD+

Controller-ul Elektronikon® sau mai bine spus "creierul" compresoarelor cu convertizor de frecvență VSD+ măsoară presiunea sistemului și ajusteză viteza motorului la cerința de aer a aplicației . Algoritmii inteligenți reduc presiunea sistemului dvs. și consumul de energie. În plus, utilizează o bandă duală de presiune și o va seta pe cea redusă pentru a diminua consumul energetic pe timpul nopții / weekend-urilor - atunci când cererea de aer este scăzută. Funcțiile de monitorizare includ indicații pentru eficiență energetică alarme, intervalele de mentenanță și conexiune online pentru supravegherea stării compresorului de aer.

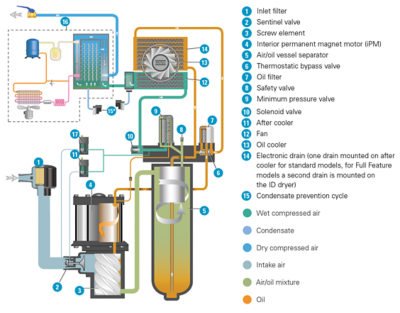

Principiul de funcționare al compresorului cu convertizor de frecvență / turație variabilă ATLAS COPCO VSD+

De ce să alegi un compresor cu debit variabil Atlas Copco VSD+

37%

Economie pentru costul total de proprietate al unui compresor cu turație variabilă VSD+

50%

Economie medie calculată de energie electrică

7%

Economie pentru fiecare bar de presiune redus din rețeaua dvs. de aer

 GA VSD+ Pie Chart - on average 50% energy savings




• Fără piederi cauzate de "mersul în gol" sau pierderi de aer prin descărcare.


• Compresorul se poate opri și poate porni sub presiune maximă a sistemului, fără a fi nevoie de blow-off, datorită motorului special VSD+ .


• Se elimină vârfurile de tensiune de la plecare și riscul de penalități din partea furnizorului de electricitate.


• Minimizează pierderile de aer ale sistemului prin folosirea unei presiuni mai mici.


• Costuri mai mici de instalare prin utilizarea unor cabluri mai subțiri si a unei puteri instalate mai mici.


• Reducerea volumului rezervoarelor de aer.
