Как определить чистоту азота для лазерной резки?

Чистота азота – важный параметр в лазерной резке и определяется по остаточному содержанию кислорода в газе.

Чем же так важен показатель чистоты и почему этому стоит уделять отдельное внимание?  В первую очередь, от чистоты азота зависит качество реза. Чем ниже содержание кислорода в газе, тем ярче получится срез и более быстрая скорость резки. Чистота N2 определяется требованиями заказчика к конечному продукту.

Есть ряд рекомендаций, которые помогут подобрать оптимальную чистоту для резки с помощью азота. Если цвет режущей кромки не имеет большого значения для конечного потребителя и после резки металл будет проходить дополнительные этапы обработки (сварка, покраска и т.д), то можно использовать относительно низкую чистоту газа. Снижение чистоты значительно снизит стоимость детали.

Так, например, для резки тонкого алюминия будет достаточно 98% азота (2% О2).  Повышенная чистота не отразится на качестве среза, а только увеличит затраты на обработку металла.  Для остальных металлов, таких как нержавеющая, оцинкованная и высокоуглеродистая сталь оптимальной чистотой будет 99,99%. Эта чистота отлично подходит для резки этих металлов, так как завышенный параметр не привнесёт каких – либо существенных улучшений, а только увеличит затраты. Более низкая чистота негативно отразится на качестве реза.

Ниже в качестве сравнения приведены фотографии режущей кромки при разной чистоте газа:

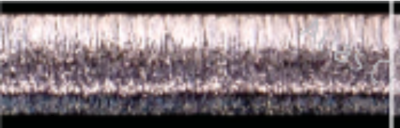

- Нержавеющая сталь 5 мм. Азот 99,999%

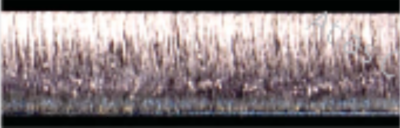

- Нержавеющая сталь 5 мм. Азот 99,99%

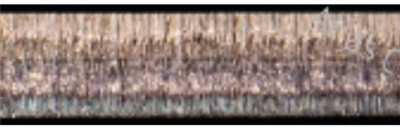

- Нержавеющая сталь 5 мм. Азот 99,95%

Настройки режущего станка могут незначительно повлиять на качество, поэтому рез происходил при одинаковых условиях, таких как скорость реза, диаметр сопла и давление.



На примерах видно, что разница в срезе на Рисунке 1 и на Рисунке 2, практически отсутствует. При этом газ чистотой 99,999% значительно дороже, чем 99,99%, что напрямую отразится на стоимости обработки металла.  При незначительном снижении чистоты газа до 99,95% отчётливо заметно ухудшение цвета реза. Для чёрной и оцинкованной стали результат будет аналогичным.



Оптимальный выбор чистоты газа позволяет снизить эксплуатационные затраты на обработку металла без ухудшения качества. Снижение чистоты газа возможно только в том случае, если вы используете азот в баллонах или производите его самостоятельно. В жидком виде N2 попадает к потребителю с особой чистотой 99,999%, снизить чистоту в пользу экономии в таком случае не получится.
