Винтовые компрессоры Атлас Копко серии GA/ GA VSD+

Винтовые маслосмазываемые компрессоры
GA 90+ - 160, GA 160+ - 315,
GA 110 - 315 VSD, GA 355 - 500


Характеристики GA 90+ - 160, GA 110 - 160 VSD

Характеристики GA 160+ - 315, GA 200 - 315 VSD+

Характеристики GA 355 - 500

Запрос на аналогичный компрессор
Запрос на запасные части
Запрос на сервисное обслуживание

Устанавливая новый промышленный стандарт

Компрессоры серии GA демонстрируют высокие показатели производительности и гарантируют бесперебойную работу оборудования. Минимальная совокупная стоимость владения является одним из преимуществ данной серии. Сконструированные для эксплуатации даже в самых тяжелых условиях окружающей среды, эти компрессоры поддержат высокую эффективность вашего производства.

Бесперебойная работа вашего производства

Сердце этих компрессоров — инновационные компрессорные элементы, изготовленные с применением новейших роторов с асимметричным профилем и приводимые в движение высокопроизводительными электродвигателями.

Снижение производственных затрат

Компрессоры GA потребляют меньше энергии, что значительно влияет на объем затрат на эксплуатацию компрессора. Оборудование поставляется готовым к работе и не требует дополнительной настройки. Процесс запуска и ввода в эксплуатацию не занимает много времени.

Защита технологических процессов

Концепция Full Feature (со встроенным осушителем) включает оборудование для подготовки сжатого воздуха, встроенное в кожух компрессора. Это снижает затраты на установку и сокращает занимаемую площадь. Встроенный влагоотделитель удаляет 100% конденсата, обеспечивая более высокое качество воздуха.

Максимальная экономия

Наша компания разработала ряд решений и опций, которые позволят вам наиболее эффективно использовать ваш компрессор: начиная от версии для работы при высоких температурах и до установки дополнительных устройств обеспечения безопасности.

Непревзойденная производительность, максимальные преимущества

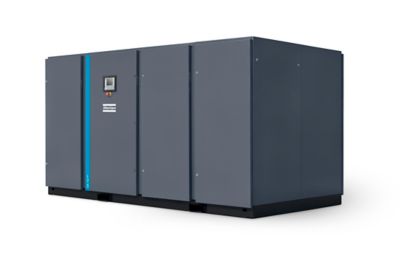

oil-injected screw compressor GA 132 FF

Компрессоры GA 90+ - 160, GA 110 - 160 VSD обеспечивают высококачественный сжатый воздух дажи при работе в самых тяжелых условиях эксплуатации. Применение запатентованных компанией «Атлас Копко» маслозаполненных винтовых элементов обеспечивает длительную и безотказную работу при минимальных эксплуатационных затратах.

Технические характеристики GA 90+ - 160, GA 110 - 160 VSD

Модель компрессора

 Рабочее давление, бар

Производительность, FAD (1)

Уровень шума (2)

 Мощность Масса, кг
  Стандарт Full-Feature (3) л/с м3/мин дБ(А) кВт Стандарт Full-Feature
GA 90+ 5,5 5,3 336 20,2 74 90 3000 3393
7,5 7,3 293 17,6 74 90 3000 3393
8,5 8,3 280 16,8 74 90 3000 3393
10 9,8 253 15,2 74 90 3000 3393
GA 110 5,5 5,3 402 24,1 74 110 3100 3493
7,5 7,3 364 21,8 74 110 3100 3493
8,5 8,3 340 20,4 74 110 3100 3493
10 9,8 312 18,7 74 110 3100 3493
14 13,8 239 14,3 74 110 3100 3493
GA 132 5,5 5,3 474 28,4 74 132 3375 3768
7,5 7,3 430 25,8 74 132 3375 3768
8,5 8,3 401 24,1 74 132 3375 3768
10 9,8 373 22,4 74 132 3375 3768
14 13,8 300 18,0 74 132 3375 3768
GA 160 7,5 7,3 508 30,5 74 160 3440 3833
8,5 8,3 485 29,1 74 160 3440 3833
10 9,8 452 27,1 74 160 3440 3833
14 13,8 361 21,7 74 160 3440 3833

Модель компрессора

 Рабочее давление, бар

Производительность, FAD (1)

Уровень шума (2)

 Мощность Масса, кг
  Стандарт Full-Feature (3) л/с м3/мин дБ(А) кВт Стандарт Full-Feature
GA 110 VSD - 8,5 бар 5 5 128-437 7,7-26,2 78 110 3375 4015
7 7 128-392 7,7-23,5
8,5 8,3 154-359 9,2-21,5
GA 110 VSD - 10 бар 6 6 182-411 10,9-24,7 78 110 3375 3975
9,5 9,5 177-334 10,6-20,0
10 9,8 176-325 10,6-19,5
GA 110 VSD - 14 бар 9 9 178-344 10,7-20,6 78 110 3375 3950
13,5 12,5 166-266 10,0-16,0
14 12,8 165-258 9,9-15,5
GA 132 VSD - 8,5 бар 5 5 128-513 7,7-30,8 78 132 3415 4050
7 7 128-463 7,7-27,8
8,5 8,3 154-426 9,2-25,6
GA 132 VSD - 10 бар 6 6 182-484 10,9-29,0 78 132 3415 4050
9,5 9,5 177-399 10,6-23,9
10 9,8 176-389 10,6-23,3
GA 132 VSD - 14 бар 9 9 178-409 10,7-24,5 78 132 3415 4050
13,5 12,5 166-324 10,0-19,4
14 12,8 165-316 9,9-19,0
GA 160 VSD - 8,5 бар 5 5 128-569 7,7-34,1 78 160 3515 4155
7 7 128-548 7,7-32,9
8,5 8,3 154-507 9,2-30,4
GA 160 VSD - 10 бар 6 6 182-565 10,9-33,9 78 160 3515 4155
9,5 9,5 177-477 10,6-28,6
10 9,8 176-466 10,6-28,0
GA 160 VSD - 14 бар 9 9 178-489 10,7-29,3 78 160 3515 4155
13,5 12,5 166-395 10,00-23,7
14 12,8 165-385 9,9-23,1

(1) Производительность установки, измеренная в соответствии со стандартом ISO 1217, приложения C и E, редакция 4 (2009).

Стандартные условия:

  • Абсолютное давление на впуске: 1 бар.
  • Температура воздуха на впуске: 20°C.

(2) Уровень А-взвешенного звукового давления на рабочем месте, Lp WSA (исх. 20 мкПа) дБ (с погрешностью 3 дБ). Значения установлены в соответствии со стандартом по испытаниям на уровень шума ISO 2151 и стандарту по измерению уровня шума ISO 9614. Точка росы под давлением после встроенного рефрижераторного осушителя при стандартных условиях: от 2 до 3 °C.

(3) Встроенный осушитель: точка росы сжатого воздуха под давлением при стандартных условиях работы осушителя 3 °C.

Производительность FAD(1) измерена для следующих модификаций:

  • версия 8,5 бар - при рабочем давлении 7 бар (Стандарт и FF)
  • версия 10 бар - при рабочем давлении 9,5 бар (Стандарт и FF)
  • версия 14 бар - при рабочем давлении 13,5 бар (Стандарт) / 12,5 бар (FF)

Габаритные размеры GA 90+ - 160, GA 110 - 160 VSD

Модель компрессора

 Стандарт Full-Feature
  Длина, мм Ширина, мм Высота, мм Длина, мм Ширина, мм Высота, мм
GA 90+/GA 110-160 с воздушным и водяным охлаждением 2800 2000 2000 3700 2000 2000
GA 110-160 VSD с воздушным охлаждением  3200 2000 2347 3800 2002 2347
GA 110-160 VSD с водяным охлаждением  3200 1630 2347 3200 3200 2347

Высочайшая надежность, самые низкие эксплуатационные расходы

GA 250

Снижение эксплуатационных расходов является самым простым способом увеличения вашей прибыли. До 70% затрат в течение срока службы компрессора приходится на потребляемую им энергию. Компрессоры «Атлас Копко» GA 160+ - 315, GA 200 - 315 VSD специально разработаны для значительного сокращения расходов на энергию. Компрессоры производят сжатый воздух высокого качества, отвечающий вашим требованиям даже в самых сложных условиях.

Технические характеристики GA 160+ - 315, GA 200 - 315 VSD

Модель компрессора

 Рабочее давление, бар

Производительность, FAD (1)

Уровень шума (2)

 Мощность Масса, кг
  Стандарт Full-Feature (3) л/с м3/мин дБ(А) кВт Стандарт Full-Feature
GA 160+ 5,5 5,3 621 37,2 77 160 3624 4081
7,5 7,3 538 32,2 3624 4081
8,5 8,3 498 29,8 3197 3654
10 9,8 448 26,9 3197 3654
GA 200 5,5 5,3 748 44,8 78 200 3624 4217
7,5 7,3 674 40,4 4927 5384
8,5 8,3 632 37,9 4927 5384
10 9,8 572 34,3 4500 4957
14 13,8 440 26,4 4500 4957
GA 250 7,5 7,3 833 49,9 78 250 5144 5737
8,5 8,3 773 46,3 5144 5601
10 9,8 709 42,5 4717 5174
14 13,8 575 34,5 4717 5174
GA 315 7,5 7,3 1000 59,9 78 315 5559 6152
8,5 8,3 955 57,2 5559 6152
10 9,8 891 53,4 5132 5725
14 13,8 745 44,7 5132 5589

Модель компрессора

 Рабочее давление, бар

Производительность, FAD (1)

Уровень шума (2)

 Мощность Масса, кг
  Стандарт Full-Feature (3) л/с м3/мин дБ(А) кВт Стандарт Full-Feature (3)
GA 200 VSD - 8,5 бар 5 5 211-806 12,7-48,4 77 200 5682 6221
7 7 206-716 12,4-43,0
8,5 8,3 202-656 12,1-39,4
GA 200 VSD - 10 бар 6 6 100-611 6,0-36,7 80 200 4352 4891
9,5 9,5 97-600 5,8-36,0
10 9,8 96-584 5,8-35,0
GA 200 VSD - 14 бар 9 9 98-608 5,9-36,5 80 200 4352 4891
13,5 12,5 86-504 5,2-30,2
14 12,8 84-495 5,0-29,7
GA 250 VSD - 8,5 бар 5 5 211-900 12,7-54,0 80 250 5682 6301
7 7 206-876 12,4-52,6
8,5 8,3 202-808 12,1-48,5
GA 250 VSD - 10 бар 6 6 208-899 12,5-53,9 77 250 5255 5874
9,5 9,5 200-767 12,0-46,0
10 9,8 198-748 11,9-44,9
GA 315 VSD - 8,5 бар 5 5 211-1051 12,7-63,1 79 315 5792 6411
7 7 206-1049 12,4-62,9
8,5 8,3 202-992 12,1-59,5
GA 315 VSD - 10 бар 6 6 208-1050 12,5-63,0 80 315 5365 5984
9,5 9,5 200-947 12,0-56,8
10 9,8 198-925 11,9-55,5

(1) Производительность установки, измеренная в соответствии со стандартом ISO 1217, приложения C и E, редакция 4 (2009).

Стандартные условия:

  • Абсолютное давление на всасывании: 1 бар (14,5 фунта/кв. дюйм)
  • Температура воздуха на впуске: 20 °C.

(2) Уровень А-взвешенного звукового давления на рабочем месте, Lp WSA (исх. 20 мкПа) дБ (с погрешностью 3 дБ). Значения установлены в соответствии со стандартом по испытаниям на уровень шума ISO 2151 и стандарту по измерению уровня шума ISO 9614. Точка росы под давлением после встроенного рефрижераторного осушителя при стандартных условиях: от 2 до 3 °C.

(3) Встроенный осушитель: точка росы сжатого воздуха под давлением при стандартных условиях работы осушителя 3 °C.

Габаритные размеры GA 160+ - 315, GA 200 - 315 VSD

Модель компрессора

 Длина, мм Ширина, мм Высота, мм
GA 160+-315 A/W
 3400 2000 2300
GA 160+-315 A - FF
 4300 2000 2300
GA 160+-315 W - FF
 3400 2000 2300
GA 160+-315 A/W (MV)
 3700 2000 2300
GA 160+-315 A - FF (MV)
 4600 2000 2300
GA 160+-315 W - FF (MV)
 3700 2000 2300
GA 200-315 VSD A 3700 2000 2300
GA 200-315 VSD A - FF 4600 2000 2300
GA 200-315 VSD W 3700 2000 2300
GA 200-315 VSD W - FF 3700 2000 2300

A = с воздушным охлаждением.

W = с водяным охлаждением.

FF = Full Feature

MV = двигатель среднего напряжения

Выдающаяся производительность

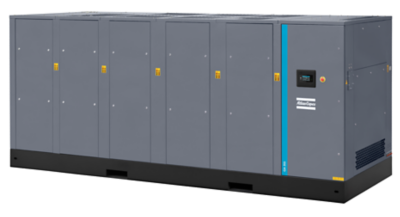

GA 355-500 air cooled pack oil injected screw compressor
Компрессоры GA 355-500 оптимально подходят для тех производственных процессов, где требуется компрессор высокой мощности. Вы может быть уверены в качестве подаваемого сжатого воздха, который отвечает самым высоким стандартам. Многообразие опций и вариантов исполнения делают компрессоры этой серии по настоящему уникальным предложением от компании «Атлас Копко».

Технические характеристики GA 355 - 500

Модель компрессора

 Максимальное давление

Производительность, FAD (1)

Уровень шума (2) (3)

 Мощность Масса (3)
  бар л/с м3/мин дБ(А) кВт кг
GA 355 7,5 1050 63,1 73 355 8402
8,5 969 58,2 73 355 8402
10 890 53,5 73 355 8402
13 731 43,9 73 355 8402
GA 400 7,5 1175 70,6 74 400 8602
8,5 1109 66,6 74 400 8602
10 1011 60,8 74 400 8602
13 844 50,7 74 400 8602
GA 450 7,5 1298 78,0 75 450 8702
8,5 1240 74,5 75 450 8702
10 1144 68,8 75 450 8702
13 960 57,7 75 450 8702
GA 500 7,5 1410 84,7 76 500 8202
8,5 1347 80,9 76 500 8202
10 1257 75,5 76 500 8202
13 1068 64,2 76 500 8202

Значения для GA 500 приведены с учетом двигателя IP 23 среднего напряжения.

Стандартные условия:

  • Абсолютное давление на входе 1 бар
  • Температура воздуха на всасе 20°C
  • Температура охлаждающей среды 20°C

(1) Производительность установки, измеренная в соответствии со стандартом ISO 1217, приложение C, редакция 4 (2009). Производительность FAD измерена для рабочих давлений:

  • варианты 7,5 бар - при 7 бар
  • варианты 8,5 бар - при 8 бар
  • варианты 10 бар - при 9,5 бар
  • варианты 13 бар - при 12,5 бар

(2) Уровень шума

Уровень А-взвешенного звукового давления на рабочем месте, Lp WSA (исх. 20 мкПа) дБ (с погрешностью 3 дБ). Значения установлены в соответствии со стандартом по испытаниям на уровень шума ISO 2151 и стандарту по измерению уровня шума ISO 9614.

(3) Модели с водяным охлаждением

Габаритные размеры GA 355 - 500

Модель компрессора

 Длина, мм Ширина, мм Высота, мм
GA 355-500 A (LV и MV-IP23) 5855 2120 2500
GA 355-500 A (MV-IP55) 6055 2120 2500
GA 355-500 W (LV и MV-IP23) 4000 2120 2500
GA 355-500 W (MV-IP55) 4200 2120 2500

A = с воздушным охлаждением.

W = с водяным охлаждением.

LV = низкое напряжение.

MV = среднее напряжение
