Бустеры - дожимные компрессоры высокого давления

Давление до 345 бар

Отправить запрос

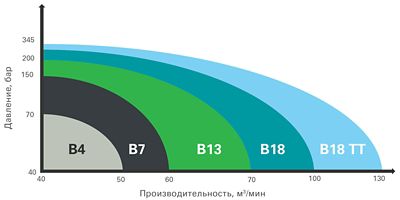

Модельный ряд и технические характеристики


Дожимные компрессоры работают от компрессоров предварительного сжатия для получения давления до 345 бар и производительности, зависящей от режима работы бустера. В зависимости от количества ступеней сжатия, бустер может работать как в одноступенчатом, так и многоступенчатом режиме. Ступенчатый режим работы позволяет выполнять работы быстрее и экономить расход топлива. Основное применение эти бустеры находят в таких областях как бурение, очистка и сервис нефте- и газопроводов, и других элементов трубопровода, например, трубопроводной арматуры.

Модельный_ряд Компрессорная часть Дизельный двигатель Патрубки Габариты и масса (на раме)
  Cтупени сжатия Входное давление Рабочее давление Производи-тельность Модель Мощность Обороты_ Вход Выход Габариты Масса
  шт.  бар  бар  м3/мин    кВт  об./мин дюйм дюйм см кг
B4-41/1000 1 24  69 40 Cummins_QSB4.5 113 1200-1800 3 2 248x178x178 2750
B7-41/1000 1 24 69 61 CAT C7.1 205 1200-1800 3 2 353x193x178 3100
B7-42/2175 2 24  69/150 51/37 CAT C7.1 205 1200-1800 3 1,5 320x213x236 3850
B7-44/5000  18  345  18 CAT C7.1 205 1200-1800 3 1 389x246x229 4100
B13-62/2175 2 24 69/150 72/51 CAT C13 328 1200-1800 4 3 480x222x226 4100
B13-63/5000  4 22 345 30 CAT C13 328 1200-1800 3 1 445x223x223 6800
B18-62/2175 2  24  69/150 102/76 CAT C18 470 1200-1800 4 3 549x221x221 8350
B18-63/5000  24 345 50 CAT C18 470 1200-1800 3 1,5 549x221x221 8800
B18TT-61/1000 1  24 69 127 CAT C18TT 563 1200-1800 4 3 549x221x221 8000
B18TT-62/2175 24 69/172  116/85 CAT C18TT 563 1200-1800 4 3 549x221x221 8350
B18TT-62/3000 35 100/207 127/86 CAT C18TT 563 1200-1800 4 3 549x221x221 8800
B18TT-63/5000  3 24 345 53 CAT C18TT 563 1200-1800 3 1 549x221x221 9000

Надежное и компактное решение

Бустерная надстройка на базе стандартного дизельного двигателя — собственная разработка инженеров-конструкторов «Атлас Копко» — надежное и компактное решение. В зависимости от количества цилиндров и ступеней сжатия достигается высокая производительность при относительно небольшом давлении, либо высокое давление при относительно небольшой производительности.
Двухступенчатые бустеры могут работать как в двух-, так и в одноступенчатом режиме с увеличением производительности до 40 %. Так при работе в одноступенчатом режиме модель B18TT-62/3000 обеспечивает производительность до 130 м3/мин с давлением до 100 бар, а в двухступенчатом — до 86 м3/мин с давлением 207 бар.

Удобство управления и эксплуатации


Простая и удобная электронная система управления и отслеживания состояния рабочих параметров с возможностью установки давления/производительности в пределах заявленных технических характеристик бустера.
Во всех моделях предусмотрена функция увеличения производительности на 10 % (Dynamic Flow Boost).
Система защитного предупреждения и отключения бустера в случае нештатной рабочей ситуации позволит избежать серьезного повреждения оборудования и обеспечивает безопасность эксплуатации.

Комплектация и дополнительные возможности

Мы производим бустеры стандартного и специального исполнения. Модели специального исполнения разрабатываются в соответствии с требованиями заказчика. По запросу могут быть изменены как основные, так и вспомогательные параметры.
Доступны различные варианты: открытое исполнение — обеспечивает минимальный вес и габариты; в контейнере — для работы в суровых условиях эксплуатации; с сертифицированной защитной DNV рамой или контейнером — позволяет устанавливать на бустер оборудование аналогичного размера и веса в несколько уровней, востребовано на морских буровых платформах.
Широкий выбор опционального оборудования дает возможность адаптировать оборудование для любых задач и условий эксплуатации.

Комплексное решение


Нами накоплен богатый опыт решения задач по обеспечению сжатым воздухом и азотом для выполнения таких работ как очистка и испытание трубопроводов, сейсмическое исследование дна на обнаружение месторождений полезных ископаемых, бурение.
Специалисты «Атлас Копко» предложат комплексное эффективное, надежное и безопасное решение вашей задачи, включая не только оптимальное оборудование и необходимые сопутствующие принадлежности, но и настройку и запуск комплекса, обучение вашего персонала и сервисную поддержку.

Сервисное обслуживание


Конструкция оборудования предусматривает удобный доступ ко всем обслуживаемым компонентам, чтобы на выполнение необходимых операций требовалось минимум времени и усилий.
Благодаря уникальной конструкции цилиндра обслуживание всех клапанов занимает рекордно короткое время. Предусмотрены герметичный поддон и внешние точки слива всех рабочих жидкостей.
Используются стандартные комплектующие и расходные материалы. Предлагаются сервисные наборы для регламентного обслуживания 250 и 500 моточасов.

Осушители и генераторы азота

Осушители Атлас Копко


При необходимости можно включать в цепь между компрессорами предварительного сжатия и бустером адсорбционный осушитель с точкой росы до -70 °С и мембранный генератор азота с чистотой до 99,9 %.
Адсорбционный осушитель служит для очистки и осушения сжатого воздуха, что позволяет сократить сроки выполнения работ и способствует увеличению ресурса компонентов оборудования, которое применяется после осушителя.
Генераторы азота используются для обеспечения максимальной безопасности выполнения работ при любых условиях эксплуатации, за счет снижения концентрации кислорода, а значит уменьшения опасности воспламенения.
