Banc de contrôle et étalonnage pour outil de vissage, tel que visseuse et boulonneuse, avec simulateur d’assemblage STBench

Je souhaite plus d'informations !

Les problèmes de qualité liés aux serrages représentent un pourcentage important du coût global de garantie. Un assemblage incorrectement serré ou desserré peut causer de sérieux problèmes et avoir des conséquences graves pour les utilisateurs et pour l’image de marque du fabricant.

Atlas Copco a développé un système d’assurance qualité complet conçu pour éliminer ces problèmes et l’une des réponses est de pouvoir tester la capabilité de l’outil de vissage dans l’atelier ou sur la ligne de production grâce à un banc de test et étalonnage, pouvant bénéficier d'une conception sur-mesure.

Une solution perfectionnée et innovante de contrôle et étalonnage des outils de vissage

Banc simulateur d’assemblage pour contrôle et étalonnage de visseuse STbench

Banc simulateur d’assemblage pour contrôle et étalonnage de visseuse STbench

L'idée d’un banc d'étalonnage de visseuse avec simulation d'assemblage est qu'il reproduit différents types d'assemblage simplement, l'utilisateur n’a qu’à sélectionner le type d’assemblage depuis l’écran du banc.

Ainsi, les outils sont testés dans leurs conditions normales de fonctionnement sans avoir besoin d’utiliser les assemblages des produits en production.

Le banc de contrôle et étalonnage STbench simule les assemblages à l'aide de freins hydrauliques. Ils sont contrôlés en temps réel par l'ordinateur situé sur le STbench pour créer une parfaite simulation d'assemblage pendant le test. Comme le système est hydraulique, il n'y a quasiment aucun délai pour lancer un nouveau test avec le STbench.

L’ordinateur contrôle le taux de freinage et, à la fin d'un cycle de serrage, le système est immédiatement prêt à démarrer un nouveau cycle. En effet, aucune pièce mécanique n'a besoin d'être desserrée à la fin de chaque vissage.

Ainsi, le STbench réduit facilement les temps de test de moitié. Comment ? Ces tests peuvent être exécutés sur la chaîne de production, ce qui évite de perdre du temps ou d'avoir à retirer l'outil et à le remplacer par un autre.

Testez votre visseuse directement sur la ligne de production

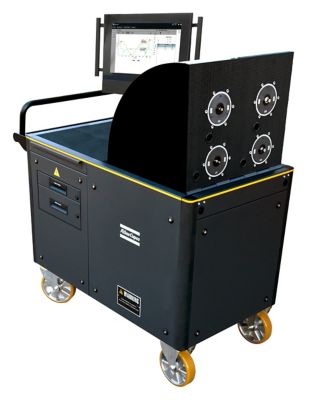

STbench avec fonction Tilting Top qui permet de tester, contrôler et étalonner les outils de vissage à poignée revolver par exemple

STbench avec fonction Tilting Top qui permet de tester, contrôler et étalonner les outils de vissage à poignée revolver par exemple

Le banc de contrôle et étalonnage STbench d'Atlas Copco vous permet de tester la capabilité de l'outil, sur la chaîne ou en-dehors. Aujourd'hui, il n'est plus nécessaire d'envoyer l'outil au centre d'essai, c'est le centre d'essai qui vient à l'outil. Associé à STpad, STbench accélère le rythme d'exécution des tests (jusqu'à 30 en trois minutes seulement).

Vous pouvez ainsi étalonner vos outils de manière rapide et pratique, vérifier leurs performances sur la chaîne et prévenir les risques d'erreur. De plus, le contrôle du serrage en temps réel, grâce à un algorithme avancé, vous permet d'éviter les erreurs et les écarts de l'opérateur.

La fonction avancée de simulation d'assemblages à partir de la courbe et la gestion multi-phase vous permet d'obtenir des serrages de grande qualité et fiables. Cette fonction guide également l'opérateur tout au long du processus de test. L'association de STbench et STpad est la garantie d'une accessibilité optimale. STpad et IRC-Connect étant amovibles, vous pourrez toujours accéder aux stations automatisées, aux robots et aux zones difficiles d'accès.

Une vitesse de test accrue pour la capabilité outil

ST Bench Banc simulateur d’assemblage pour contrôle et étalonnage visseuse
La nouvelle configuration du système hydraulique autorise un démarrage accéléré de l'essai et une plus grande vitesse de fonctionnement de l'outil soumis au test. Le nouvel encodeur augmente la résolution d'angle, et les balais, plus robustes et plus efficaces, allongent la durée de vie du capteur. Les courbes réelles de l'assemblage sont automatiquement chargées.

Tests d'outils rapides

Avec Turbotight

Ergonomie

Dispositif léger, compact et sans fil
Se déplace facilement jusqu'à la station

Modularité

Solution sur mesure - Le banc STbench est personnalisable

Vidéo détaillée du banc de contrôle et étalonnage pour visseuse STbench

Détail de la conception d'un banc STbench avec vision à 360°
