Chanfreineuse pneumatique LSB38

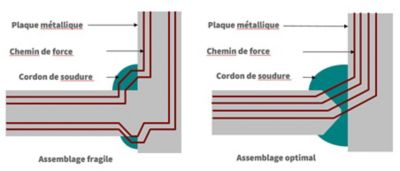

Lors de l'assemblage de différents composants métalliques, il est nécessaire de chanfreiner les bords. De cette façon, lorsque les pièces sont soudées ensemble, le trajet de la force à travers la soudure est linéaire. Cela garantit un assemblage plus solide et plus sûr. Il existe différentes réglementations régissant le type de chanfrein et ses caractéristiques. Le type de chanfrein que présente le chant de la pièce métallique dépend généralement de l'épaisseur de la pièce et de l'endroit où elle sera utilisée.

Les types de chanfreins les plus courants comprennent le chanfrein K, V, X et Y.

Que peut-il se passer si les arêtes ne sont pas arrondies ? Sur les arêtes non arrondies, le revêtement peut facilement être endommagé. Il peut également arriver qu'une couche épaisse reste en place, mais qu'il ne soit pas possible de voir la rouille qui pourrait apparaître en dessous. Il est souhaitable que les bords soient arrondis, de cette façon une épaisseur de revêtement uniforme est obtenue sur la surface, le revêtement sera résistant et le métal restera protégé contre la corrosion.

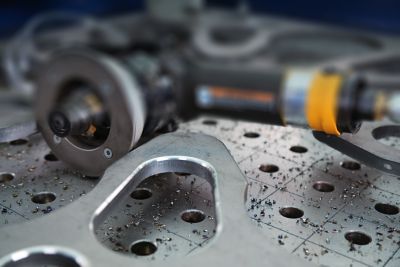

Il existe différents moyens utilisés pour préparer les arêtes des plaques métalliques. Parmi les différents systèmes, on trouve des systèmes de découpe laser, des systèmes de découpe plasma, des centres d'usinage, des fraiseuses et même des chanfreineuses manuelles. L'utilisation des différents moyens de chanfreinage dépend de la taille de la pièce. Chez Atlas Copco, nous avons des outils de chanfreinage manuels, les LSB38.

Une pratique courante consiste à utiliser une meuleuse pour chanfreiner les bords d'une plaque de métal. Le résultat que l'on obtiendra en utilisant une meuleuse à cette fin sera médiocre. Une chanfreineuse, par rapport à une meuleuse, offre : - Vitesse : une chanfreineuse peut être jusqu'à 10 fois plus rapide qu'une meuleuse. - Qualité : La chanfreineuse est équipée d'une plaque de guidage et d'un roulement, ce qui donne un résultat constant. - Polyvalence : la chanfreineuse manuelle peut être utilisée pour générer des chanfreins, des bords arrondis, des encoches, ainsi que pour éliminer des revêtements. - Ergonomie et santé : le poids d'une chanfreineuse est faible, ce qui minimise la fatigue de l'opérateur. En outre, aucune poussière n'est générée et le bruit est plus faible qu'avec une meuleuse.

A - Galet de guidage pour une finition parfaite des arêtes chanfreinées ou arrondies. B - Porte-outil à 45° fabriqué dans un alliage spécial qui offre un rapport puissance/poids imbattable. C - Plaquettes en carbure avec 8 arêtes de coupe pour une productivité maximale D - Hauteur de la tête compacte et basse pour une meilleure accessibilité et stabilité pendant l'opération de chanfreinage. E - Échelle métrique et impériale facile à lire pour un réglage précis de la largeur ou du rayon du chanfrein. F - La poignée auxiliaire ergonomique offre un meilleur contrôle et un plus grand confort à l'opérateur. G - Le blocage intégré de l'arbre permet de changer facilement le roulement de guidage et les plaquettes en carbure.. H - Moteur pneumatique puissant et éprouvé de 1,3 kW avec régulateur de vitesse pour une efficacité optimale de l'enlèvement de matière. I - Levier de démarrage de sécurité pour éviter tout démarrage involontaire de l'outil. J - Escape de aire posterior para dirigir el aire lejos del operario
