Expert Hub: Herr Laue, Atlas Copco Tools bietet die Dienstleistung Schraubfallauslegung mit Kopfauflageerkennung an. Was bedeutet eine Kopfauflageerkennung genau?

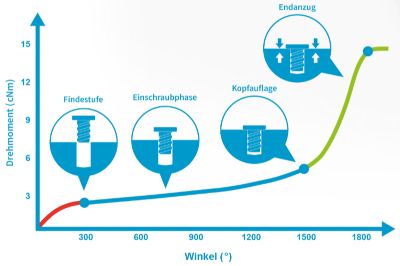

Michael Laue: In der Schraubtechnik beschreibt die Kopfauflage den Punkt, an dem die Unterseite des Schraubenkopfes bei der Montage die Oberfläche des zu fügenden Bauteils berührt. Dieser Punkt kennzeichnet den spätesten Übergang vom Einschrauben, Furchen oder Formen in die Stufe des Fügens. Von hier an steigt mit zunehmendem Eindrehwinkel das Drehmoment an. Dabei ist der Drehmomentanstieg zunächst nicht linear, weil es zu Einebnungs- und Setzvorgängen an den Bauteilen kommen kann. Je nach Schraubfallhärte kann diese Phase länger oder kürzer sein. Beendet ist dieser Vorgang am Fügepunkt. Es folgt der End-Anzug auf die geforderte Soll-Vorgabe.
Expert Hub: Vielen Dank für diesen interessanten Einstieg. In der Praxis werden Verschraubungen hingegen oft auf Drehmoment oder winkelüberwacht angezogen. Worin liegt der konkrete Unterschied zur Kopfauflageerkennung?
Michael Laue: Der Unterschied bei einem Drehmoment-gesteuerten Verschrauben mit Drehwinkelüberwachung gegenüber der Kopfauflageerkennung liegt darin, dass ein stabiler Schraubprozess vorhanden sein muss. Das Anziehen auf Drehmoment und Drehwinkel kann Prozessschwankungen nur bedingt ausgleichen und berücksichtigt nicht das Klemmdrehmoment. Ferner besteht bei dieser Anzugsmethode ein Risiko, dass N.i.O.-Schraubfälle (N.i.O. = Nicht in Ordnung) nicht erkannt werden. So könnte beispielsweise bei einer selbstfurchenden Schraubenverbindung das Schraubsystem eine i.O.-Bewertung ausgeben, obwohl die Schraubenverbindung noch unverspannt und locker ist. Die Kopfauflageerkennung bietet hier bedeutende Vorteile. Sie kann auf die vorgenannten Herausforderungen flexibler reagieren und zuverlässig i.O.-Verschraubungen liefern.
Expert Hub: Wenn ich Sie richtig verstehe, Herr Laue, ist dieses Verfahren also für Schraubfälle geeignet, die besondere Herausforderungen mit sich bringen. Wann raten Sie zu einer Kopfauflageerkennung?
Michael Laue: Der Einsatz einer Kopfauflageerkennung macht besonders dann Sinn, wenn schwankende Prozesseinflüsse in der Montage aufkommen, die nicht oder nur mit sehr hohem Aufwand behoben werden können.
Über die Kopfauflageerkennung können Anwender Fehler im Prozess erkennen, die sich direkt auf die Qualität des Verschraubungsergebnisses auswirken. Hierzu zählen beispielsweise
- das schiefe Einschrauben – dessen Ursache ein Fehler des Werkers durch falsches Ansetzen der Schraube oder in einem fehlerhaften Gewindeloch liegen kann.
- die Verwendung der falschen Schraube – etwa durch Verwechseln, weil am Arbeitsplatz Schrauben mit unterschiedlichen Beschichtungen, Güten und sich ähnelnden Dimensionen nicht verwechslungssicher bereitliegen.
- das Fehlen intelligenter Technik, die Fehler erkennt – wenn etwa lediglich ein Druckluft-Werkzeug eingesetzt wird, das eine Überwachung des Drehmoments nicht leisten kann und auch nicht über die benötigte Drehmomentgenauigkeit verfügt.
- das Fehlen von Bauteilen wie Unterlegscheiben oder auch das Überdrehen von Schraubenverbindungen.
Erfahren Sie mehr zu dem konkreten Nutzen einer Kopfauflageerkennung für die Anwender im zweiten Teil unseres Artikels.
