STRwrench Compact – die All-in-One-Lösung für Ihre Schraubmontage

9 Minute(n) Lesedauer Februar 20, 2024


Der neue elektronische Drehmomentschlüssel STRwrench Compact geht den nächsten Schritt in der industriellen Digitalisierung. Dieses intelligente Montagewerkzeug für die Produktion überzeugt mit innovativen Funktionalitäten und ist die konsequente Weiterentwicklung des STwrench.

Der STwrench kam als erster wirklich smarter Drehmomentschlüssel von Atlas Copco vor mittlerweile 15 Jahren auf den Markt. Er bot die perfekte Lösung für sicherheitskritische Verbindungen, die eine vollständige Rückverfolgbarkeit und Dokumentation der Schraubdaten verlangen. Der Durchbruch von Industrie 4.0 und Smart-Factory-Fertigung hat die Ansprüche an die Fertigung seitdem weiter verändert. Durch den kontinuierlichen Austausch mit seinen Kunden kennt Atlas Copco die heutigen Anforderungen des Marktes. Das wertvolle Feedback und die Wünsche und Anregungen der Anwender flossen zusammen mit dem profunden Praxiswissen in die Entwicklung eines elektronischen Drehmomentschlüssels ein, der neue Maßstäbe setzt. So ist der STRwrench Compact bei allen Gemeinsamkeiten zu seinem Vorgänger weit mehr als ein bloßes Nachfolgemodell. Der neue Schlüssel ist ein universelles Prüf- und Produktionswerkzeug für präzises, rückführbares Verschrauben an unterschiedlichsten Bauteilen und Produkten in sämtlichen Branchen und Industriezweigen.

Integrierte Steuerung

Platz ist in jeder Produktion knapp. Da ist es gut, wenn ein Werkzeug buchstäblich mehr Freiraum schafft. Der STRwrench Compact sorgt für mehr Platz, weil er zwei Werkzeuge in einem ist, Schraubwerkzeug und Prüfschlüssel zugleich. Zudem wurde die komplette Leistung einer separaten physischen Steuereinheit direkt in den STRwrench Compact integriert. Dieser „On-Board-Controller“ senkt den Hardware- und Installationsaufwand auf ein Minimum, da keine platzraubenden Steuerungseinheiten und Verkabelungen mehr an den Montagearbeitsplätzen installiert werden müssen.
Gleichwohl sind die STRwrench-Compact-Schlüssel mit allen gängigen Power-Focus-Steuerungen von Atlas Copco kompatibel. Bereits vorhandene Steuereinheiten wie Power Focus 4000, Power Focus 6000 und Power Focus 8 können selbstverständlich weiter verwendet werden; ohne Nachrüstungen oder zusätzliche Investitionen.

Und weil der STRwrench Compact unter anderem über WLAN und Bluetooth verfügt, geht das Programmieren, Aufspielen von Parametersätzen und Datenübertragen einfach schneller. Der smarte Drehmomentschlüssel nutzt Drahtlos-Konnektivität, um sich reibungslos mit lokalen Netzwerken und anderen Geräten zu verbinden. Das spart Zeit und schließt Fehler durch händisches Übertragen aus.

Robust und langlebig

Produktionswerkzeuge sind im rauen Montagealltag häufig Stößen ausgesetzt und manchmal fallen sie sogar herunter. Der STRwrench Compact ist hierauf vorbereitet und extrarobust gebaut. Der Akku des kabellosen Produktionsschlüssels ist gegenüber früheren Modellen in den Handgriff integriert und besonders gut gegen äußere Einflüsse geschützt. Zehnmal so schlagunempfindlich wie zuvor ist das großes Farbdisplay. Das hochwiderstandsfähige Display toleriert ein „rustikales Handling“, wie es in der industriellen Fertigung vorkommt, ohne Schaden zu nehmen. Der Clou: Das Display ist schrittweise um 90 Grad drehbar und aus jeder Position gut ablesbar. Vor allem bei Montagearbeiten über Kopf ist das ein großer Vorteil für die Bediener.
So gewährleistet die solide Konstruktion des STRwrench Compact nachweisbar höhere Standzeiten und auch die Betriebszeit je Akkuladung wurde weiter verbessert. Ein einziger Ladevorgang genügt, um mehr als eine ganze Schicht durcharbeiten zu können.

Schrauben = Prüfen

Die Prozesssicherheit steht bei jedem Schraubvorgang an erster Stelle. Damit Sie sicher sein können, dass die Verschraubungen korrekt ausgeführt werden, kontrolliert und dokumentiert ein STRwrench Compact den Anziehverlauf schon beim Verschrauben. Sein sofortiges Feedback gibt zu jeder Zeit eindeutige Informationen über das Schraubresultat: LED-Leuchten am Griff des schlauen Werkzeugs zeigen den Fortschritt des Anziehens an. Sie und das Display leuchten rot oder grün auf, um den i.O/n.i.O.-Status des Anziehvorgangs wiederzugeben (i.O. = in Ordnung, n.i.O. = nicht in Ordnung). Zusätzlich zur optischen Anzeige verfügt der STRwrench Compact über einen Summer und einen vibrierenden Griff. Die optischen, akustischen und haptischen Anzeigen und Signale stellen sicher, dass der Werker jede Verbindung korrekt anzieht.

Wendiger montieren

Der Namenszusatz „Compact“ ist beim STRwrench Programm. Aufgrund seiner besseren Zugänglichkeit gelangen Sie mit dem handlichen Werkzeug an Schraubstellen, die für herkömmliche Winkelschraubwerkzeuge nur schwer erreichbar sind.

Während drehend arbeitende Druckluft-, Elektro- oder Akkuwerkzeuge bereits ab Drehmomenten von etwa 50 Newtonmetern (Nm) eine Drehmomentabstützung benötigen, kommt der STRwrench Compact ohne diese sperrigen Anbauteile aus. Die Drehmomentabstützung, die normalerweise schädliche Reaktionsmomente abfängt, um den Werker zu schützen, entfällt hier. Damit ist der ergonomisch vorteilhaft gestaltete Schlüssel als manuelles Schraub- und Prüfwerkzeug in der Serienfertigung mit kleinen bis mittleren Stückzahlen eine attraktive Alternative zu konventionellen Schraubern.

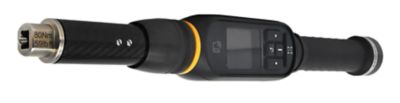

STRwrench rendering


Modular, vielseitig & zeitsparend

Mit einem STRwrench Compact bekommen Sie nicht bloß einen leistungsstarken elektronischen Drehmomentschlüssel. Damit Sie für praktisch alle Montagefälle und eine hohe Fertigungsvarianz bestens gewappnet sind, erhalten Sie auch Zugriff auf ein umfassendes Produktportfolio für höchste Prüf- und Montageflexibilität. Profitieren Sie von seiner cleveren Modularität und stellen Sie sich den STRwrench Compact genau nach Ihren Bedürfnissen wie aus einem Baukasten zusammen! Und sowie sich Ihre Anforderungen ändern, können Sie Ihren STRwrench Compact mit minimalem Aufwand immer wieder aufs Neue beliebig hieran anpassen:
Für die verschiedensten Schlüsselweiten und Schraubenkopf-Geometrien steht das wohl breiteste Schraubeinsatz-Zubehörprogramm bereit, das der Markt bietet.

Darüber hinaus gibt es für die unterschiedlichsten Steckschlüssel Ratschenköpfe, sowie Offenmaul-Vorsätze für Rohrleitungsverschraubungen und Ringschlüsselvorsätze etc. Dieses umfangreiche Zubehör wird durch einfaches Einstecken zuverlässig mit den intelligenten Aufnahmen – den sogenannten smartHEADS – kombiniert. Sie messen die Drehmoment-werte mit beispielhafter Präzision direkt über Messwertgeber und übermitteln sie an den STRwrench-Controller. Die smartHEADS decken den außergewöhnlich weiten Drehmomentbereich von 0,75 bis 1000 Nm ab. Hier ist nicht nur die hohe Messgenauigkeit von 1 % schon ab 5 % der Schlüsselkapazität erwähnenswert, sondern auch, dass der STRwrench Compact sein Programm an die jeweils eingesetzten Verlängerungen automatisch anpasst.


Lästige Zwangspausen für das Herunterfahren und Neustarten der Schraubtechnik sind für den STRwrench Compact übrigens kein Thema mehr. Damit Sie durch das Austauschen der smartHEADS keine kostbare Montagezeit verlieren, sind sie auf einen „fliegenden Wechsel“ (sog. Hot Swap) mit eingeschalteter Steuerung ausgelegt. Unterbrechungen, wie man sie von früheren Werkzeugen noch kennt, fallen weg.

Anwenderfreundlich

Denkbar leicht ist zudem die Anwahl der richtigen Schraubprogramme geworden. Gleich vier Optionen stehen zur Wahl: Man kann vorgegebene Programme händisch über die Tastatur am Display anwählen, oder – vollkommen bedienerunabhängig und damit fehlersicher – über einen RFID-Tag, oder per Scanvorgang mit dem integrierten 2D-Barcodescanner. Schließlich ist auch die Kommunikation mit dem STRwrench Compact über Open Protocol problemlos möglich.

Der vorgenannte 2D-Barcode-Scanner dient über die Programmanwahl hinaus noch einem weiteren, wichtigen Zweck. Er vereinfacht, ebenso wie der in den STRwrench Compact integrierte QR-Code-Scanner, die Bauteilidentifikation gegenüber dem 1D-Barcodescanner des Vorgängermodells wesentlich. Das erweitert die Einsatzmöglichkeiten dieses elektronischen Prüf- und Produktionsschlüssels noch einmal deutlich.

Zu guter Letzt können Sie hinsichtlich des Einsatzes des STRwrench Compact nicht nur Zeit, sondern auch Kosten sparen. Denn dank der intuitiven Bedienung des neuen Prüf- und Produktionswerkzeugs brauchen seine Bediener keine besonderen Software-Kenntnisse, und zusätzliche Investitionen für aufwendige Trainings und Anwenderschulungen entfallen. Mit seiner benutzerfreundlichen Web-GUI bietet der STRwrench Compact eine leicht verständliche Oberfläche, die sowohl einfach zu bedienen als auch mühelos zu programmieren ist. Und weil Sie diesen intelligenten Produktionsschlüssel kinderleicht über jeden beliebigen Webbrowser programmieren können, ist somit auch der Kauf von zusätzlicher Software überflüssig.

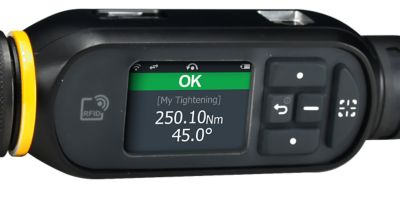

STRwrench Farbdisplay



Der STRwrench Compact ist ein weiterer konsequenter Schritt in Richtung Null-Fehler-Montage und höhere Fertigungsqualität.  

.
