Siga todos os passos para garantir a integridade desses acessórios antes, durante e após a instalação
O gerenciamento de cabos na linha de montagem merece uma atenção especial, principalmente nas aplicações em que eles estão sujeitos a movimentos repetitivos.
Qualquer falha na preparação e na instalação pode ocasionar dobras, torções e outros tipos de desgaste que podem te dar muita dor de cabeça. Afinal, o que está em jogo não é apenas o custo dos cabos: quando eles param de funcionar, sua produção para também.
Por isso, recomendo fortemente conferir este check-list antes de planejar e instalar os cabos fornecidos com os equipamentos da Atlas Copco Industrial Technique. Se cuidar de todos esses detalhes, não vai ter erro!
Check-list para gerenciamento de cabos
Antes da instalação: prepare os cabos
1. Ao desembalar os cabos, remova quaisquer braçadeiras usadas durante o transporte.
2. Em seguida, remova dos cabos todas as torções ou dobras.
3. Deixe os cabos pendurados por tempo suficiente para relaxar quaisquer tensões e remover qualquer “memória” resultante da embalagem, do trânsito ou do armazenamento.
4. Se eles não puderem ser relaxados, devem ser sacudidos.

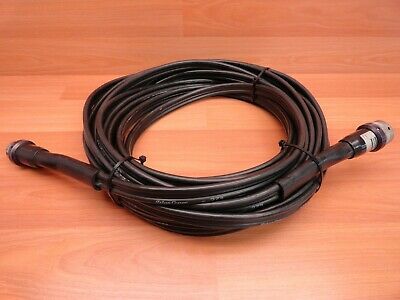

5. Enrole os cabos e use uma fita adesiva ou prendedores de cabo para marcar as extremidades. Mantenha esse alinhamento durante toda a instalação, como na foto.
6. A localização do controlador das ferramentas deve ser determinada para melhor especificar o(s) comprimento(s) do(s) cabo(s).
7. Use o caminho mais direto e longe de qualquer fluido ao rotear os cabos. Certifique-se de que os conectores não entrem em contato com nenhum fluido.
8. Evite passar cabos diretamente próximos a linhas de alta tensão (440 V ou superior) ou de alta frequência.
9. Os cabos devem ser protegidos do impacto de objetos pontiagudos. Sempre verifique possíveis pontos de atrito.
Durante a instalação: proteja a integridade dos cabos durante a operação

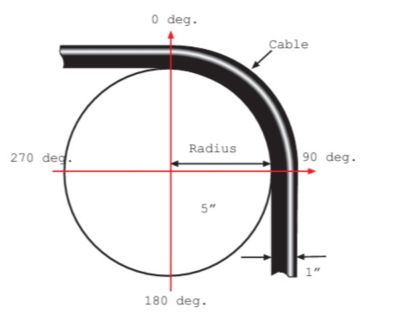

1. O raio de curvatura mínimo recomendado do cabo não deve ser excedido.
2. É melhor seguir a regra de que “grandes curvas são as melhores”. O raio mínimo de curvatura deve ser aumentado quando ocorrer flexão repetida em um determinado ponto dos cabos.
3. Proteja os conectores dos cabos contra impactos que possam causar danos.
4. Não entrelace os cabos nem os enrole. Cabos e/ou mangueiras de outras ferramentas não devem compartilhar cabides, carrinhos, etc.
5. Os cabos devem ser apoiados perto dos conectores no painel e na extremidade do operador para evitar tensão em plugues e soquetes.
6. Os cabos não devem ser utilizados como elementos estruturais, puxados/empurrados ou sujeitos a qualquer outro tipo de esforço ou carga. Não amarre nem pendure nada neles.
7. A Atlas Copco recomenda nunca usar braçadeiras, a menos que incluam o uso de material adicional entre a braçadeira e o cabo, como tubos flexíveis através dos quais a braçadeira passará. Deixe pelo menos 5 polegadas entre o conector e as alças ou braçadeiras, com o objetivo ideal de movimento zero (incluindo vibração) no conector.
8. Os cabos pendurados usando um sistema do tipo festooning devem ser presos ao carrinho de cabos individual, evitando curvas acentuadas e posicionados de forma a eliminar ou minimizar qualquer possibilidade de torção. Os cabos devem ser roteados adequadamente para garantir a facilidade de movimento e eliminar qualquer desgaste ou dano previsível.
9. Cabos de alívio de tensão devem ser usados entre os carrinhos de cabos para eliminar o puxão e o estiramento dos cabos pelo operador ao posicionar repetidamente a ferramenta.
10. Os carrinhos devem suportar todo o comprimento do cabo em movimento e permitir o empilhamento relaxado das alças quando a ferramenta estiver na posição ociosa e retraída.
11. Os limites de rotação devem ser incorporados ao sistema para evitar o desgaste excessivo do cabo e proteger contra danos durante o deslocamento.
12. O comprimento do cabo de retenção deve ser sempre menor que o comprimento do cabo da ferramenta para limitar a tensão do cabo.
Após a instalação: confirme as condições favoráveis para a manutenção
1. Direcione os cabos longe do operador e de quaisquer obstruções da suspensão, em ambiente livre de tráfego de trabalhadores.
2. Todos os carrinhos e dispositivos de suspensão de cabos/ferramentas móveis devem ser verificados quanto à facilidade de movimento relacionada à lubrificação e manutenção geral.
3. Após a instalação do cabo, ele deve passar por várias flexões para verificar a liberdade de movimento dentro do raio. O ajuste final deve ser feito no local para se adequar às condições.
Este conteúdo foi útil para você? Para obter informações adicionais ou assistência, entre em contato com nossos especialistas.
Vinicius Duarte
Especialista de Produto
