EZB – der neue, akkubetriebene Elektromotor
Der akkubetriebene EZB-Elektromotor ist die jüngste Ergänzung unseres Produktsortiments, die Ihre Anforderungen in puncto Automatisierung und Prozesssteuerung erfüllt. Der EZB treibt die Elektrifizierung unterschiedlichster Herstellungs- und Verarbeitungsaufgaben mit handgehaltenen Geräten und Werkzeugen weiter voran.
Nähere Informationen zum EZB

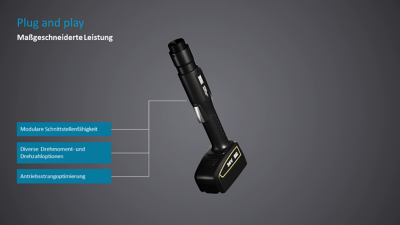

Plug and Play
- Eine benutzerfreundliche Plug-and-Play-Lösung für alle Ihre handgeführten Anwendungen
- Unsere Kernwerte gebündelt auf einer Plattform
- Eine industriebewährte, praktische und langlebige Konstruktion mit modularen Schnittstellen, vielfältigen Drehmoment- und Drehzahloptionen und optimierter Kraftübertragung
Optimiertes Getriebe und verbesserte Schnittstellen
Wir bieten zwei Standardmodelle an:
- Ein 8-Nm-Modell mit hohem Drehzahlbereich von 500 bis 2600 min-1
- Ein 36-Nm-Modell mit niedrigerem Drehzahlbereich von 100 bis 550 min-1
- In der Onboard-Software stehen 4 Antriebsmodi zur Verfügung, um eine Vielzahl von Anwendungen abzudecken. Zum Beispiel Verzurren, Umreifen, Bördeln, Crimpen usw.

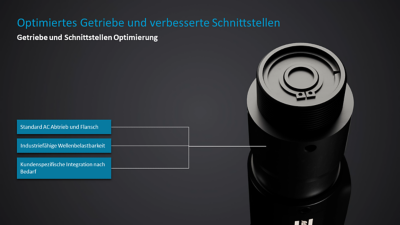

Optimiertes Getriebe und verbesserte Schnittstellen
Durch die standardmäßigen Wellen- und Flanschabmessungen des LZB33 ist der Umstieg von bestehenden Druckluftmotorlösungen einfach. Die hohe Belastungskapazität der Welle wird beibehalten, und auf Anfrage sind auch kundenspezifische Anschlusslösungen möglich.
Durch umweltverträgliche Schmiermittel eignet sich der EZB auch für den Einsatz in der Lebensmittel- und Getränkeindustrie.

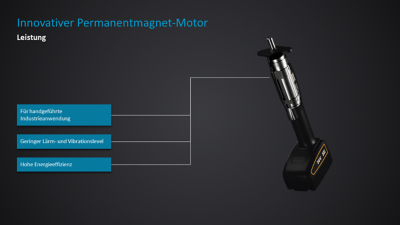

Fortschrittlicher PM-Motor
Die hochentwickelten Permanent-Magnet-Motoren (PM) bieten:
- Hervorragende Leistung in industriellen Anwendungen
- Gute Ergonomie durch niedrige Vibrations- und Geräuschpegel
- Einen hohen Wirkungsgrad, um das Maximum aus jeder Ladung herauszuholen
Progressiver Starter
- Über den feinfühligen Starter kann der Bediener spüren, was in der Anwendung passiert. Er ermöglicht die manuelle Steuerung von Softstart, Positionierung und kontrolliertem Stopp.
- Der Starter ist ergonomisch in den Griff integriert, um maximalen Komfort bei ständig wiederholtem Gebrauch zu gewährleisten.
- Der softwaregesteuerte Starter erhöht die Bedienersicherheit.

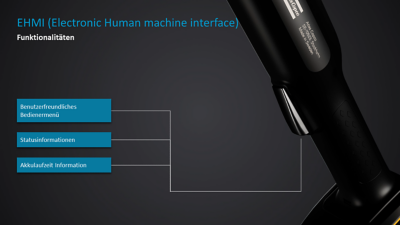

EHMI
Als EHMI (External Human Machine Interfaces) werden die externen Benutzersteuerungselemente bezeichnet:
- Mit dem Bildschirm und den ergonomisch platzierten Tasten kann der Bediener mühelos Statusinformationen einsehen und Einstellungen ändern.
- Das Bedienermenü ermöglicht das Einstellen von Drehmoment, Drehzahl und dem gewünschten Steuermodus. Hier wird auch der Akkuladezustand angezeigt.
Umsteuerbare Drehrichtung und automatische Abschaltung
Die ergonomischen Multifunktionstasten sind gemäß IP54 eingestuft und können für folgende Funktionen verwendet werden:
- Umkehr der Drehrichtung
- Sperren und Entsperren des Menüs
- Ändern der Drehzahl und des Drehmoments
- Einstellen der Prozess-Drehrichtung
- Auswahl des passenden Steuermodus (weitere Informationen zu den Steuermodi finden Sie weiter unten)

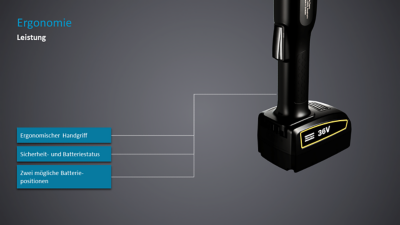

Ergonomie im Fertigungsprozess
Bei der Konzeption des EZB wurde besonderer Wert auf den Bedienerkomfort in industriellen Anwendungen mit sich wiederholenden Arbeitsschritten gelegt. Das zeigt sich u.a. durch:
- Die Konstruktion des Griffs
- Das Gewicht des Antriebs und den Griffumfang
- Die Akkuposition, die nach Bedarf geändert werden kann

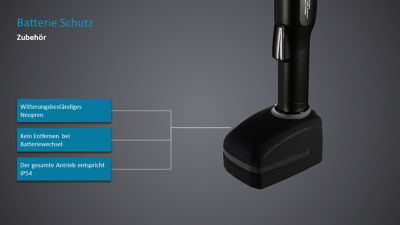

Akku-Abdeckung
Die Akku-Abdeckung besteht aus witterungsbeständigem Neopren und ermöglicht einen Akkutausch durch den Reißverschluss, ohne dass die Abdeckung entfernt werden muss.
Die Akku-Abdeckung kann optional hinzugefügt werden, damit der gesamte Antrieb IP54 entspricht.
Modelle und Funktionen
Beim akkubetriebenen Elektromotor EZB können Sie zwischen vier Steuermodi auswählen:
- Constant Speed: Der Motor ist bestrebt, die Drehzahl unabhängig von der aufgebrachten Last konstant zu halten, etwa in Anwendungen wie zum Beispiel Trennen oder Schneiden.
- Constant Power: Der Motor ist bestrebt, die Leistung bei Anwendungen mit langen Zykluszeiten – wie zum Beispiel Sägen – konstant zu halten.
- Efficiency: Die energieeffizienteste Arbeitsweise – für eine längere Akkulaufzeit bei Anwendungen wie z.B. Verzurren und Umreifen.
- Accuracy: Sorgt für die höchste Genauigkeit beim erzeugten Drehmoment, z. B. beim Crimpen oder Clinchen.
| Modell | Bestellnummer | Flansch und Ausgangswelle* | Drehmomentbereich** | Drehzahlbereich** | Programme | Erforderliche Software |
| EZB06-I-D-B008-11 | 8412 1000 10 | Siehe Zeichnungen unten | 2–8 Nm | 500–2600 min-1 | 1 | Nein |
| EZB06-I-D-B036-11 | 8412 1000 20 | 7–36 Nm | 100–550 min-1 | 1 | Nein | |
| EZB06-C-D-B008-11 | 8412 1000 12 | 2–8 Nm | 500–2600 min-1 | 10 | Ja | |
| EZB06-C-D-B036-11 | 8412 1000 22 | 7–36 Nm | 100–550 min-1 | 10 | Ja |
*Zeichnungen von Flansch und Ausgangswelle
**Drehmoment- und Drehzahlbereiche
Software und Zubehör
| Software | Bestellnummer |
| TTS2 elektronische Lieferung | 8092 1714 10 |
| TTS2 physische Lieferung | 8092 1714 11 |
| Zubehör | Bestellnummer |
| Batterie, 36 V | 4211 5500 42 |
| Multicharger – Mehrfach-Akkuladegerät | 4211 5424 85 |
| Akkuabdeckung (IP54) | 4430 2593 00 |
Laden Sie die EZB-Broschüre herunter
