Presentazione dell'azionamento a batteria portatile EZB
L'azionamento a batteria EZB è la nuova aggiunta alla nostra gamma di motori elettrici in grado di soddisfare le nuove esigenze di automazione, i requisiti di controllo dei processi e l'elettrificazione nell'industria di costruzione delle macchine nelle applicazioni portatili.
Esamina in dettaglio l'EZB

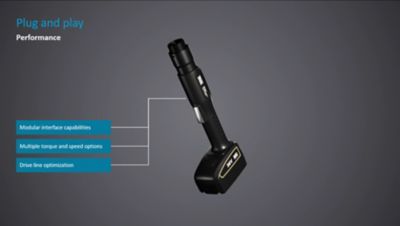

Plug and play
- Una soluzione plug-and-play di facile utilizzo per tutte le applicazioni portatili.
- I nostri valori fondamentali sono condensati in un'unica piattaforma.
- Un design industriale, adatto allo scopo e costruito per durare nel tempo con capacità di interfaccia modulare, diverse opzioni di coppia e velocità e una trasmissione ottimizzata.

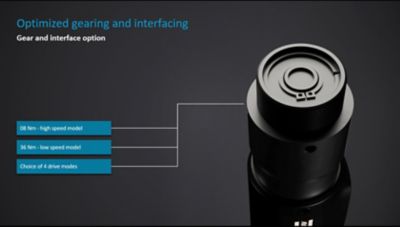

Ingranaggi e interfaccia ottimizzati
Offriamo 2 modelli standard:
- Un modello ad alta velocità di 8 Nm, con una gamma compresa tra 500 e 2600 giri/min.
- Un modello a bassa velocità di 36 Nm, con una gamma compresa tra 100 e 550 giri/min.
- Nel software integrato sono disponibili a scelta 4 modalità di azionamento per supportare una varietà di applicazioni, come reggiatura, crimpatura e molte altre ancora…

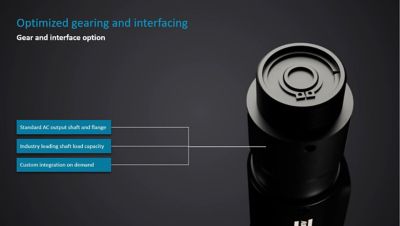

Ingranaggi e interfaccia ottimizzati
Con le dimensioni standard dell'albero di uscita e della flangia dell'LZB33 la trasformazione dei design esistenti dei motori pneumatici è facile, mantenendo la capacità di carico dell'albero all'avanguardia nel settore. L'integrazione personalizzata può essere effettuata su richiesta anche in base alle specifiche.
Il grasso rispettoso dell'ambiente rende il sistema EZB adatto per l'impiego nell'industria alimentare e delle bevande.

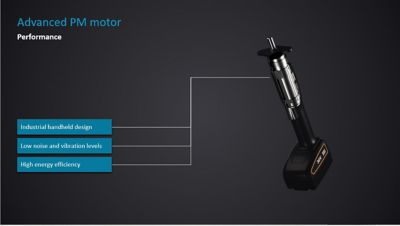

Motore PM avanzato
I motori a magnete permanente avanzati (PM) offrono:
- prestazioni superiori nelle applicazioni industriali
- ergonomia con vibrazioni e livelli di rumorosità ridotti
- un elevato livello di efficienza per ottenere il massimo da ogni carica

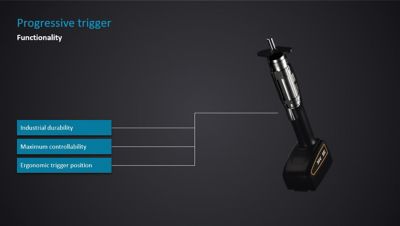

Trigger progressivo
- Il trigger progressivo consente all'operatore di capire ciò che sta accadendo nell'applicazione. Offre il controllo manuale dell'avvio graduale, del posizionamento e dell'arresto controllato.
- Il trigger è integrato ergonomicamente nell'impugnatura per offrire il massimo comfort durante l'impiego continuo.
- La protezione del trigger controllato dal software garantisce la sicurezza dell'operatore.

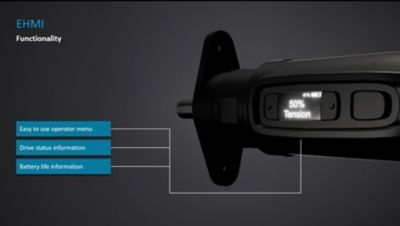

EHMI
EHMI è l'acronimo di External Human-Machine Interface:
- Lo schermo e i pulsanti ergonomici consentono all'operatore di visualizzare facilmente le informazioni di stato e di modificare le impostazioni.
- Il menu operatore consente di selezionare la coppia, la velocità e la modalità di azionamento desiderate e anche di visualizzare lo stato della batteria.

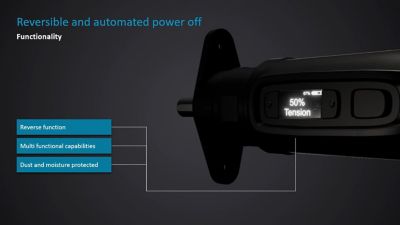

Spegnimento automatico e reversibile
I pulsanti ergonomici sono provvisti del grado di protezione IP54 e sono multifunzionali. Inoltre, possono essere utilizzati per:
- invertire l'azionamento
- bloccare e sbloccare il menu
- modificare la velocità e la coppia
- impostare il senso dell'azionamento
- selezionare la modalità di azionamento adeguata (consultare le informazioni sulle modalità di azionamento riportate di seguito)

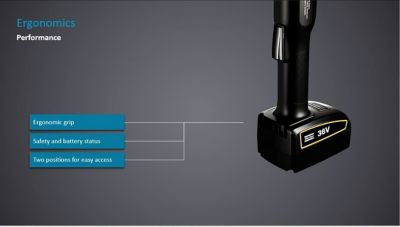

Ergonomia
Il comfort dell'operatore nelle applicazioni industriali ripetitive è stato uno dei fattori maggiormente analizzati durante il processo di progettazione ed è stato incorporato nei seguenti elementi:
- design dell'impugnatura
- peso dell'azionamento, circonferenza dell'impugnatura
- posizione della batteria che può essere modificata anche per una migliore accessibilità

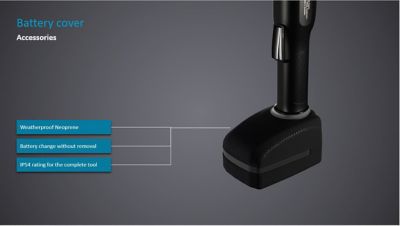

coperchio della batteria
Il coperchio accessorio della batteria è realizzato in neoprene resistente alle intemperie e consente di cambiare la batteria attraverso la cerniera, senza la necessità di rimuoverlo.
Il coperchio accessorio della batteria può essere aggiunto per fornire all'unità il grado di protezione IP54.
Modelli e funzionalità
Nell'azionamento a batteria portatile EZB, è possibile selezionare la modalità di azionamento adatta tra le seguenti quattro:
- Velocità costante – Il motore punta a mantenere costante la velocità, indipendentemente dal carico applicato in applicazioni come il taglio.
- Potenza costante – Il motore punta a mantenere una potenza costante, per cicli più lunghi in applicazioni come la segatura.
- Efficienza – Le prestazioni ad elevata efficienza energetica più elevate per una maggiore durata della batteria in applicazioni come la reggiatura.
- Precisione – La coppia più accurata si verifica in applicazioni come la crimpatura o la clinciatura.
| Modello | Numero d’ordine | Flangia e albero di uscita* | Intervallo di coppia** | Intervallo di velocità** | Programmi | Software richiesto |
| EZB06-I-D-B008-11 | 8412 1000 10 | Vedere i disegni riportati di seguito | 2-8 Nm | 500-2600 giri/min | 1 | no |
| EZB06-I-D-B036-11 | 8412 1000 20 | 7-36 Nm | 100-550 giri/min | 1 | no | |
| EZB06-C-D-B008-11 | 8412 1000 12 | 2-8 Nm | 500-2600 giri/min | 10 | sì | |
| EZB06-C-D-B036-11 | 8412 1000 22 | 7-36 Nm | 100-550 giri/min | 10 | sì |
*Disegni della flangia e dell'albero di uscita
**Intervalli di coppia e velocità
Software e accessori
| Software | Numero d’ordine |
| Dotazione elettronica TTS2 | 8092 1714 10 |
| Dotazione fisica del TTS2 | 8092 1714 11 |
| Accessori | Numero d’ordine |
| Batteria 36 V | 4211 5500 42 |
| Caricabatteria multiplo | 4211 5424 85 |
| Coperchio della batteria (IP54) | 4430 2593 00 |
Scarica il volantino sull'EZB
- EZB Handheld battery drive leaflet 3.5 MB, PDF
