14 ianuarie 2021
Timp de citire estimat: 5 minute

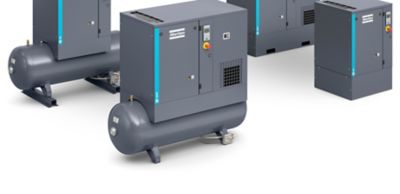

Compresoarele cu șurub cu injecție de ulei sunt folosite în majoritatea domeniilor pentru că sunt rezistente și funcționează la temperaturi de până la 46 °C non-stop, asigurând totodată un cost de exploatare redus. Mai mult, un compresor cu șurub din gama G2-7 oferă performanță ridicată și este ușor de instalat, având nevoie doar conexiune la curent și un racord la rețeaua de aer comprimat. Astfel economisiți cheltuielile cu conductele de aer și cele instalare pentru că nu mai aveți nevoie de o cameră a compresoarelor.
Cum funcționează un compresor cu șurub?
Principiu de funcţionare Aerul este aspirat prin filtrul de aer şi din supapa de intrare în elementul de compresie. Acest aer comprimat este direcționat prin separatorul de aer/ulei, dincolo de supapa de presiune minimă, prin răcitorul final şi în rezervor (dacă este inclus). În cazul unei unități Full Feature (cu uscător integrat), aerul va circula apoi prin uscătorul de aer prin refrigerare, pentru a părăsi unitatea prin sistemul de evacuare. În cazul unei unităţi Full Feature montate pe rezervor, avem un aer uscat, ceea ce măreşte durata de viaţă a rezervorului în mod considerabil.
Cum funcționează compresorul cu șurub
- Filtru de intrare aer
- Supapă de admisie
- Element de compresie
- Element separator de ulei
- Supapă de presiune minimă
- Răcitor final
6. Rezervor de aer
7. Rezervor de ulei
8. Răcitor de ulei
9. Bloc de supape termostatice
10. Filtru de ulei
Flux agent frigorific
- Evaporator
- Compresor agent frigorific
- Condensator
- Tub capilar
- Separator de apă
- Sistem automat de golire
AM DEJA UN USCĂTOR DE AER - aleg un Compresor cu șurub PACK - sau compresoare de aer fără uscător
Compresor fără uscător
Dacă fabrica sau atelierul dvs. dispune deja de un uscător de aer, Atlas Copco va oferă opțiuni de achiziție personalizate. Așadar puteți achiziționa doar unitatea de comprimare a aerului, adică un compresor care poate fi legat la uscătorul dvs. de aer comprimat deja existent. Avantajul compresoarelor cu surub PACK este că au un preț mai mic de achiziție si o amprenta la sol extrem de redusă, ocupând foarte puțin spațiu.
Un compresor de șurub PACK se poate comanda la alegere cu rezervorul de aer de 200 litri sau 500 de litri, sau fără rezervor de aer comprimat dacă dețineti deja unul.
VREAU UN COMPRESOR CU USCĂTOR - aleg compresoare cu șurub FULL FEATURE sau cu uscător integrat
Compresor cu uscător și rezervor de aer 200 litri sau 500 litri
Un compresor de aer cu șurub FULL FEATURE are un uscător frigorific complet integrat pentru a asigura aer uscat și de calitate, fără a ocupa spațiu suplimentar. Pentru a evita condensul și, prin urmare, orice posibilitate de coroziune și de deteriorare a echipamentului și a produsului final, aerul comprimat trebuie să fie uscat - exact destinaţia de proiectare a uscătoarelor integrate în compresoarele noastre cu șurub. Uscătoarele asigură un punct de rouă constant şi performanţe fiabile la orice flux – în aproape orice aplicaţie de producţie.
La fel ca varianta fără uscător (PACK) și variantele de compresoare cu șurub și uscător integrat (FULL FEATURE) pot fi comandate atât cu rezervor de 200 litri sau 500litri cât și fără rezervor de aer.
| Model Compresor | Presiune | Debit în l/sec | Debit în M3/h | Puter motor kW | Cp | Nivel zgomot dB | Dimensiuni fără uscător | Dimensiuni cu uscător încorporat |
| G2 - Compresor cu șurub 2kw | 8 | 6.1 | 22 | 2.2 | 3 | 61 | 165/364 | 190/419 |
| G2 - Compresor cu șurub 2kw | 10 | 4.9 | 17.6 | 2.2 | 3 | 61 | 165/364 | 190/419 |
| G3 - Compresor cu șurub 3kw | 8 | 7.9 | 28.4 | 3 | 4 | 61 | 170/375 | 195/430 |
| G3 - Compresor cu șurub 3kw | 10 | 6.1 | 22 | 3 | 4 | 61 | 170/375 | 195/430 |
| G4 - Compresor cu șurub 4kw | 8 | 10 | 36 | 4 | 6 | 62 | 175/386 | 200/441 |
| G4 - Compresor cu șurub 4kw | 10 | 8.6 | 31 | 4 | 6 | 62 | 175/386 | 200/441 |
| G5 - Compresor cu șurub 5kw | 8 | 14.8 | 53.3 | 5.5 | 8 | 65 | 185/408 | 210/463 |
| G5 - Compresor cu șurub 5kw | 10 | 13 | 46.8 | 5.5 | 8 | 65 | 185/408 | 210/463 |
| G7 - Compresor cu șurub 7kw | 8 | 17.7 | 63.7 | 7.5 | 10 | 67 | 195/430 | 225/496 |
| G7 - Compresor cu șurub 7kw | 10 | 16.4 | 59 | 7.5 | 10 | 67 | 195/430 | 225/496 |
Compresoarele de aer G2-7 sunt disponibile în variantele de 2kW, 3kW, 4kW, 5kW și 7kW cu debite cuprinse între 4,8 si 17,3 l/s (288 - 1038 l/min)
Descarcă broșura de compresoare cu șurub gama 2-7 kW
- Compresor G2_7kW.pdf 1.7 MB
