Timp de citire estimat: 3 minute
Suflantele cu șurub reprezintă cea mai bună alternativă în tratarea apelor uzate pentru tehnologia suflantelor de aer cu lobi. Cu un cost mediu de energie redus cu 30%, aceste suflante sunt fără ulei protejând procesele în care sunt utilizate și mediul. În plus, turația variabilă vă ajută să economisiți sume substanțiale de bani adaptând fluxul de aer în funcție de nevoile specifice.
Economie dovedită în procesele de aerare cu suflante cu șurub
Instalația inițială
Atlas Copco a finalizat instalarea a două suflante cu șurub de tip ZS4VSD 37KW (Plug and Play) într-o stație de tratare a apelor din sectorul alimentar și al băuturilor.
Proiectul a vizat înlocuirea a 3 suflante vechi cu lobi - fiecare de 45 KW, cu suflante noi cu șurub - de 37 KW. Am propus suflantele cu șurub pentru mai multe beneficii ale acestei tehnologii în detrimentul suflantelor cu lob.
3 suflante cu lob de 45 kW - 530 mbar presiune
Pe baza analizei orelor de funcționare ale stației de epurare și a costului kW/h, Atlas Copco a făcut un studiu pentru a calcula economiile și amortizarea investitiei.
Acum instalarea este completă și suflantele funcționează deja de 6 luni, iar beneficiile sunt urmatoarele:
- economii de energie de 23.200 EURO / an cu o perioada de amortizare a investiției de 1. an si 7 luni
- nivel de zgomot redus cu 10dB / unitate
- pulsații mai mici în conducetele de proces datorate amortizoarelor de zgomot integrate ale suflantelor ZS
- 30% mai puține intervenții de service pentru ca sunt suflante fara curea și timp dublu de exploatare între intervalele de schimb ulei
- 35% mai putin spașiu ocupat datorită echipării sunflantelor cu invertor (convertizor) si controller integrat.
- Optimizarea procesului prin comunicarea ușoară între senzorul de oxigen din rezervor și suflantă.
- Datorită controlerului integrat avansat cu care dotăm suflantele, avem potrivire completă a debitului de aer furnizat cu necesarul de debit al aplicației.
Noua configurație a stației de tratare
2 suflante cu șurub de 37 kW - 530 mbar presiune

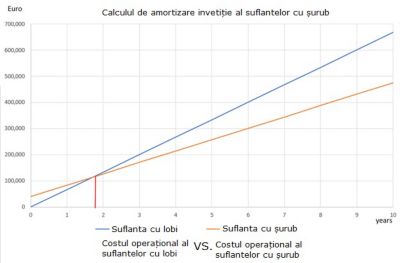

Calcul de amortizare al investiției înlocuirii suflantelor
Parametri luați în considerare: costule energiei 0,11 € KWh
Tip de funcționare 4500 ore de funcționare/suflante/an
Pe baza datelor de mai sus, perioada de amortizare a suflantelor cu șurub este de numai 1,7 ani. După această perioadă, stația de aerare va avea o economie anuală de 35% din costurile inițiale de exploatare ale suflantelor cu lobi.
Nivelul de echipare al suflantelor instalate
Circuit de aer
FIltru de aer pe aspirație |
Element cu surub 100% oil-free (Class 0) |
Supapa de siguranță la pornire |
Supapa de sens |
Compensator de vibrații dupa treapta de compresie |
Atenuator de pulsatii la descărcare (iesire din sarcina) |
Flanșa la iesirea aerului comprimat DN200 DIN&ANSI |
Circuit de ulei
|
Circuit de ulei complet |
Pompa de ulei inclusă |
Cooler ulei |
Filtru ulei |
Sistem de racire compus din ventilator+motor |
Motor
Motor cu inducție IE3, TEFC IP55
Panou electric
Convertizor integrat Neos VSD inverter, EMC- and RFI filter, TT/TN net |
Sistem de comanda - controller electronicElektronikon® Touch controller |
Senzor de aer & presiune ulei & temperatură |
Sistem de monitorizare la distanță de pe telefon / tabletă SMARTLINK |
Controlul debitului prin 4-20 mA (sursă externă) |
Monitorizare / control si prin cablu LAN sau internet |
Carcasă
Carcasă de insonorizare de interior |
Cadru prevăzut cu fante pentru transportul cu stivuitor |
Instalare Side-by-Side |
Certificări
Certificate CE si Oil Free
