Come funziona una pistola rivettatrice pneumatica e come si mantiene a prestazioni ottimali?

In questo articolo, discuteremo di come utilizzare la pistola rivettatrice pneumatica al massimo delle sue potenzialità e spiegheremo come funziona correttamente e come si estende il suo ciclo di vita utile attraverso semplici attività di manutenzione.

Gli aeromobili commerciali non richiedono il numero di dispositivi di fissaggio utilizzato, ma la rivettatura, in particolare quella tradizionale, è ancora parte integrante dell'assemblaggio della fusoliera[1]. Ecco perché le rivettatrici, insieme ai trapani, sono tra gli utensili più diffusi nell'industria aerospaziale, anche oggi. Ma come funziona una rivettatrice pneumatica? E, cosa ancora più importante, le aziende del settore aerospaziale ottengono il massimo dai loro?

Come funziona una pistola rivettatrice pneumatica nel settore aerospaziale?

In parole semplici, la rivettatura è la giunzione di una superficie a un'altra utilizzando un rivetto. I rivetti vengono fatti passare attraverso i fori precedentemente praticati delle superfici adiacenti, quindi un'estremità viene appiattiva o deformata per bloccare le superfici in posizione[2]. Nell'assemblaggio di un aeromobile, è necessario unire diversi fogli di materiale per formare il telaio dell'aria o la fusoliera. Ciò rende la rivettatura essenziale per garantire che il telaio dell'aria sia in grado di resistere a sollecitazioni estreme di tensione, compressione e torsione quando è in volo[3].

La qualità della rivettatura dipende in larga misura da tre fattori: Le caratteristiche del rivetto stesso, la qualità del foro attraverso il quale passa e la forza di compressione dalla pistola rivettatrice[4]. È qui che entra in gioco il significato della pistola rivettatrice pneumatica.

Il principio alla base del modo in cui la pistola rivettatrice guida il dispositivo di fissaggio in un giunto a sovrapposizione è piuttosto semplice. Il corpo del rivetto viene inserito nell'estremità di attivazione della pistola con il mandrino rivolto verso l'esterno. Quindi il mandrino viene inserito nel foro preforato mentre il rivetto è ancora nella pistola. Successivamente l'operatore tira il grilletto, rilasciando aria pressurizzata che alimenta il pistone e il set di rivetti (che inserisce il rivetto nel foro). La pistola è collegata a un compressore d'aria attraverso un tubo flessibile e fornisce alla pistola energia sufficiente per spingere il rivetto, quindi appiattisce l'estremità [5], bloccando le superfici adiacenti insieme alla sua forza di compressione.

Cosa succede all'interno della pistola rivettatrice durante il processo di rivettatura?

Le parti in movimento all'interno di una pistola rivettatrice sono fondamentali per il processo di rivettatura. Questi includono il regolatore che controlla la quantità di aria compressa che entra nella pistola, la valvola a farfalla e il relativo trigger che consente l'ingresso dell'aria compressa e il pistone all'interno della valvola scorrevole, che viene spinta dall'aria compressa.[6].

Il processo viene impostato in movimento quando l'operatore tira il grilletto, aprendo la valvola a farfalla. Ciò consente un'apertura attraverso la quale l'aria pressurizzata dal serbatoio del compressore fuoriesce nella valvola scorrevole e spinge il pistone contro il corpo del rivetto. La pressione dell'aria fornita contro il pistone è sufficiente per inserire il rivetto nel foro e deformare l'estremità finale del rivetto, fissando il giunto a sovrapposizione. L'aria fuoriesce quindi nell'atmosfera attraverso lo scarico, mentre una molla spinge il pistone nella posizione iniziale, pronto per un altro ciclo di rivettatura.

Nei casi in cui due operatori possano lavorare contemporaneamente nella stessa area, uno di essi può maneggiare la pistola mentre l'altro preme un blocco solido di metallo o una barra di aggancio sull'altro lato del pezzo in lavorazione. La forza esercitata dalla pistola pneumatica e la forza esercitata dall'operatore sulla barra di spinta dall'altro lato comprimono il rivetto e deforma l'estremità posteriore contro la barra.

Altre pistole rivettatrici pneumatiche funzionano in modo leggermente diverso. Invece di posizionare il rivetto all'interno della pistola e farlo passare nel foro praticato, il rivetto viene inserito prima nel foro con il perno che fuoriesce dall'altro lato. Quindi, l'estremità di attivazione della pistola è posizionata sopra il perno. Man mano che il grilletto viene premuto, i denti all'interno della pistola afferrano il perno e lo tirano, comprimendo il corpo del rivetto. Diversamente da questo, i meccanismi all'interno della pistola per rivetti si comportano in modo simile a quello precedentemente descritto.

Pre-intervento necessario per la pistola rivettatrice pneumatica

Prima di poter utilizzare la pistola rivettatrice, questa deve essere lubrificata. Ciò è fondamentale per ridurre al minimo l'attrito tra le parti in movimento all'interno della pistola e garantire che la stessa impostazione di pressione fornisca costantemente lo stesso risultato. Per lubrificare la pistola per rivetti, occorre farlo con olio il raccordo incorporato sulla pistola prima di collegarlo al compressore pneumatico. Una volta fissato il tubo flessibile di mandata nel raccordo, puntare l'estremità di attivazione verso il basso o lontano dalle persone, quindi tirare il grilletto in modo che l'aria possa distribuire uniformemente l'olio all'interno della pistola[7]

Uso e manutenzione corretti della pistola rivettatrice pneumatica

L'assemblaggio di un aeromobile richiede migliaia di rivetti, mettendo a rischio sia l'utensile che l'operatore se si utilizza una tecnica impropria. Questi sono ulteriori passaggi che possono essere eseguiti per garantire tecniche di rivettatura adeguate per una migliore qualità di rivettatura e sicurezza dell'operatore[8].

  • Prima di ogni utilizzo, occorre controllare che non vi siano dispositivi di fissaggio o alloggiamento allentati, disallineamenti, incrinature o difetti che potrebbero interferire con le prestazioni o la sicurezza dell'utensile.

  • Indossare indumenti protettivi come occhiali di sicurezza e guanti antivibrazioni.

  • Appoggiarsi su di essa durante la rivettatura. Utilizzare il peso del corpo per aiutare le braccia a spingere la pistola rivettatrice contro il pezzo in lavorazione per evitare ferite al polso.

  • Durante l'intero processo di rivettatura, bisogna garantire la perpendicolarità tra la pistola e il pezzo in lavorazione.

  • Identificare l'impostazione ottimale della pressione dell'aria che può inserire il rivetto correttamente (almeno il possibile). In questo modo, si garantisce che sia l'operatore che la pistola per rivetti non siano sottoposti a un carico superiore al necessario.

  • Stabilire un modello e un ritmo di rivettatura in base alla posizione dei fori e prestare attenzione al tubo flessibile pneumatico durante il lavoro per evitare incidenti.

  • Garantire un'alimentazione d'aria costante scaricando regolarmente il filtro dell'aria del compressore ed effettuando regolarmente la manutenzione.

Utensili efficaci per lavoratori più efficienti

Lo strumento è efficace quanto il suo utilizzatore e viceversa. L'efficacia di uno strumento è ciò che si distingue tra un buon operatore e una giornata produttiva di assemblaggio. Oltre alla corretta manutenzione degli utensili attualmente presenti nei rack, i seguenti utensili di rivettatura possono aiutare a ottenere il massimo dai vostri operatori e fare meraviglie per la loro produttività:

  • Martello rivettatore serie RRH - Questi martelli rivettatori sono dotati di un sistema di smorzamento delle vibrazioni integrato e di un rivoluzionario design ergonomico, ideale per ore di rivettatura senza rischio di lesioni alle mani o al polso. Inoltre, sono dotati di un grilletto che controlla la potenza, che lo rende adattabile a vari materiali e dimensioni dei rivetti.

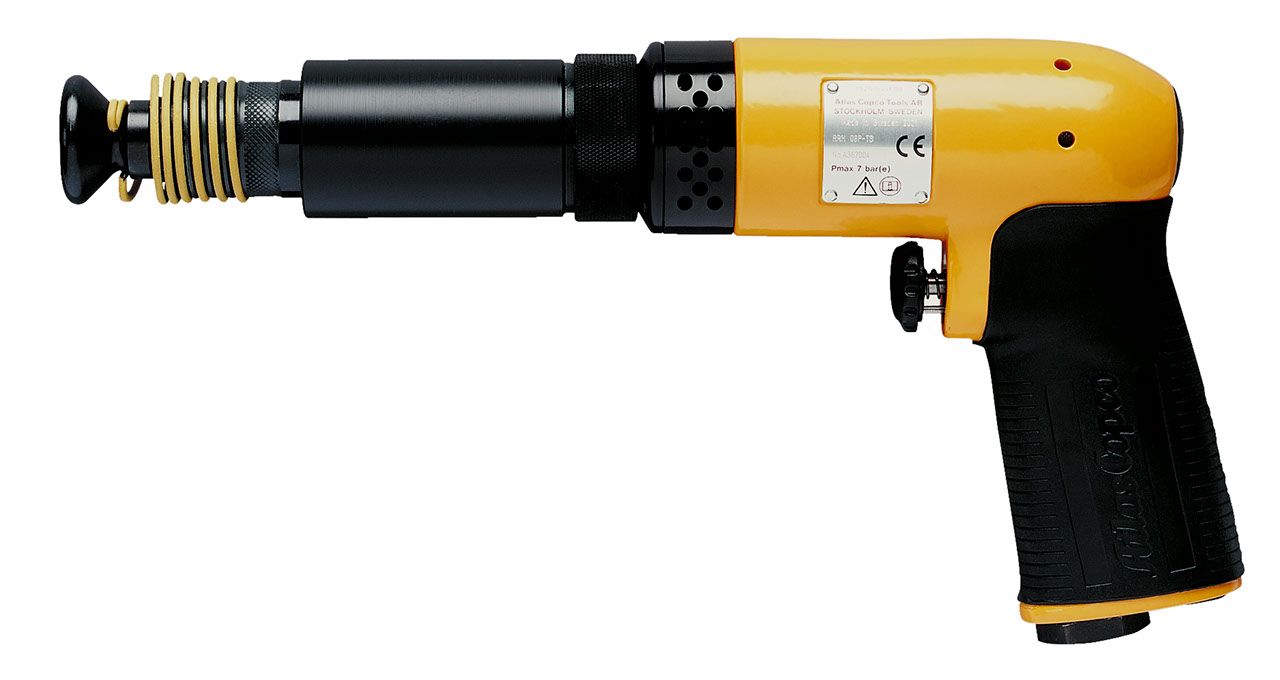

Atlas Copco vibration damped riveting hammer RRH08P TS with trigger start

  • Martello rivettatore serie RRN - La serie RRN è tra i martelli rivettatori più piccoli attualmente disponibili sul mercato, ma offrono molta potenza. Sono perfetti per lavorare in spazi ristretti senza dover sacrificare l'efficienza. Ogni modello è dotato anche di una manopola di regolazione della potenza incorporata per una maggiore versatilità.

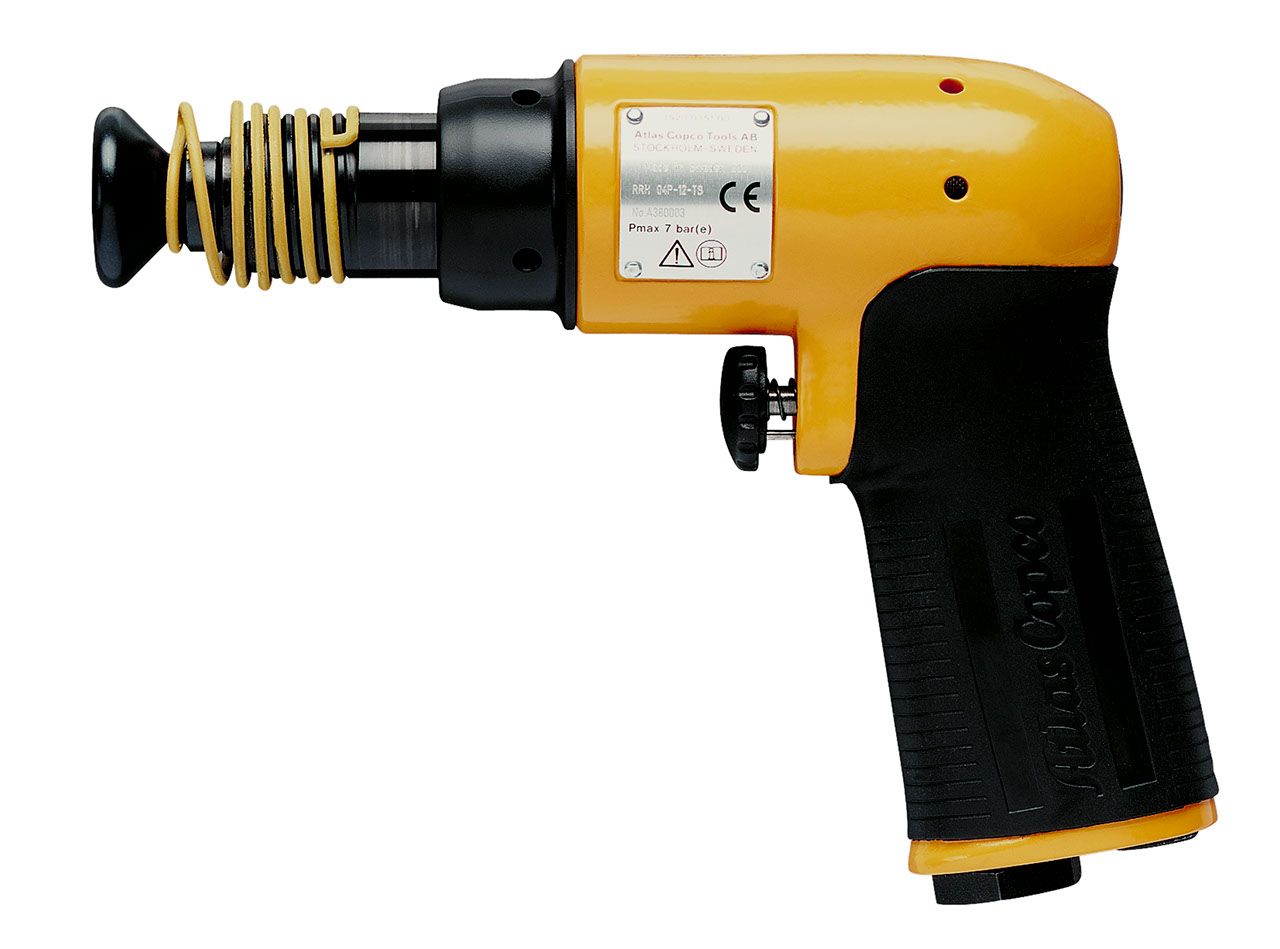

Atlas Copco vibration-damped riveting hammer RRH04P TS-12 with trigger start

Come può aiutare Atlas Copco?

La pistola rivettatrice pneumatica è uno degli utensili più utilizzati nel settore aerospaziale a causa delle migliaia di rivetti necessari per collegare le parti del telaio dell'aria. Se utilizzato e sottoposto a manutenzione adeguata, può svolgere il proprio lavoro in modo corretto e per un lungo periodo di tempo, mantenendo l'operatore al sicuro e libero da lesioni al polso. Atlas Copco offre sul mercato la rivettatrice pneumatica di altissima qualità e la soluzione di assistenza più adatta per ottenere il massimo dalla tua rivettatrice pneumatica.

Aumenta la produttività con gli utensili avanzati di rivettatura Atlas Copco.
