Hvad er trykluft?
4 august, 2022
Trykluft er overalt omkring os, men hvad er det helt præcist? Lad os præsentere dig for trykluftens verden og kompressorens grundlæggende funktioner.

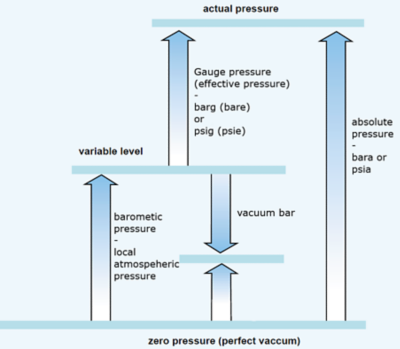

Forskellen mellem målertryk og absolut tryk
Måletryk og absolut tryk er de to primære trykreferencer, der anvendes i trykluftsystemer og industrielle applikationer. Denne artikel forklarer forskellen mellem de to, dækker deres respektive enheder (barg og bara) og viser dig, hvornår du skal bruge hver af dem, så du kan undgå målefejl, der kan påvirke systemets ydeevne og energiforbrug.
Hvad er målertryk?
Manometertrykket bruger det atmosfæriske tryk som udgangspunkt. Da ethvert ventileret kammer naturligt udligner med den omgivende atmosfære, er det ikke nødvendigt at trække det atmosfæriske tryk fra dine aflæsninger. Det gør den til det naturlige referencepunkt for de fleste industrielle processer og testprocedurer.
Manometertrykket kaldes også effektivt tryk og udtrykkes i barg eller psig (eller tilsvarende, bar og psie). Det udtrykkes almindeligvis i følgende enheder.
Enheder
barg (barometer) |
Standard metrisk enhed for målertryk | |
bar(e) / bare |
Synonym for barg, almindelig i europæiske sammenhænge | |
psig (pund pr. kvadrattomme) |
Imperial ækvivalent | |
kPag (kilopascalmåler) |
Anvendes i nogle regionale standarder |
Hvad er absolut tryk?
I modsætning til målertryk refererer absolut tryk til et perfekt vakuum (nultryk) i stedet for atmosfæren. Det gør det mindre almindeligt i den daglige industrielle brug, da det primært anvendes i mere specialiserede sammenhænge. Absolut tryk udtrykkes i bar eller psia.
Enheder
kun (bar absolut) |
Standard metrisk enhed, refererer til perfekt vakuum |
psia (pund pr. kvadrattomme absolut) |
Imperial ækvivalent af bara |
Pa/kPa/MPa |
SI-enheder, der anvendes i videnskabelige og tekniske standarder |
Vakuumstang |
Angiver tryk under atmosfærisk tryk, ofte anvendt i diagrammer |
Hvilken type tryk skal du bruge?
Hvis du ønsker at måle et tryk, der er påvirket af atmosfæren, skal du generelt bruge manometertrykket som reference. Det giver dig det samlede tryk minus det atmosfæriske tryk. Et almindeligt eksempel er måling af udgangstrykket i luftkompressorer.
For tryk, der ikke påvirkes af atmosfærisk tryk, er absolut tryk den rigtige reference. Et typisk eksempel er lækagetest af en helt forseglet beholder.
Det er værd at bemærke, at forskellen mellem bar gauge og bar absolut altid er lig med det atmosfæriske tryk, og derfor er det nemt at konvertere mellem de to.
Sådan konverteres barg til bara
Måletryk og absolut tryk adskiller sig med præcis ét atmosfærisk tryk (ca. 1,01325 bar). Det betyder, at bar-værdien for enhver given applikation altid er 1,01325 bar højere end barg-værdien. Tabellen nedenfor illustrerer dette forhold på tværs af almindelige industrielle applikationer.
Eksempler på påføringstryk
| Anvendelses- område | Almindelig brug | Tryk (barg) | Tryk (bar) |
|---|---|---|---|
| Meget højt tryk luft/gas | Boosting af brændselsgas til gasturbiner, nitrogenproduktion og -lagring | 400 barg | 401,013 bare |
| Ultrahøjtryksluft | Fyldning af SCUBA-tanke, laserskæring af metal, højtryksplastformning | 200 barg | 201,013 bare |
| Gasforstærkning | Naturgas, brintrørledninger, kemiske processer | 50 barg | 51,013 bar |
| Højtryksluft | Specialiseret trykluftværktøj, trykluftbremsesystemer, industrimaskiner | 13 barg | 14,013 bar |
| Mellemhøjt tryk | Store industrianlæg | 10 barg | 11,013 bar |
| Generelt formål Shop Air | Pneumatisk værktøj, generel fremstilling, værkstedsapplikationer | 7 barg | 8,013 bar |
| Lavtryksluft/gas | Ventilation, pneumatisk transport | 0,5 barg | 1,513 bar |
| Lavt undertryk | Vakuumpakning, tørreprocesser, transport | -0,9 barg | 0,113 bar |
| Næsten perfekt vakuum | Teoretisk perfekt vakuum – kan ikke opnås i praksis | -1,01325 barg | 0,000 bar |
Absolut trykformel
Brug følgende beregning til at konvertere mellem målertryk og absolut tryk:
Absolut tryk (bara) = målertryk (barg) + atmosfærisk tryk (1,01325 bar)
Et trykluftsystem, der f.eks. kører ved 7 barg, har et absolut tryk på 7 + 1,01325 = 8,013 bar.
Optimer dit trykluftsystem
Forståelse af forskellen mellem måler og absolut tryk er afgørende for korrekt design og drift af et trykluftsystem. Brug af den forkerte trykreference kan føre til unøjagtige målinger, unødvendigt energiforbrug og uventet nedetid. Vi tilbyder mere end bare kompressorer. Vores ekspertise og løsninger hjælper med at sikre, at dit system kører ved præcis det rigtige tryk for høj pålidelighed og optimeret energiforbrug.
Spar tid, og find de svar, du har brug for, i vores ofte stillede spørgsmål nedenfor.
Kan manometertrykket være negativt?
Ja, der opstår et negativt målertryk, når det målte tryk er lavere end det atmosfæriske tryk, hvilket er tilfældet i vakuumsystemer. For eksempel repræsenterer -0,9 barg et tryk på 0,9 bar under atmosfærisk tryk, som ofte findes i vakuumpaknings- eller tørreprocesser.
Hvad er differenstryk?
Differenstryk måler forskellen mellem to trykpunkter i et system i stedet for at referere til atmosfærisk tryk eller et perfekt vakuum. Den bruges ofte til at overvåge filtertilstande, flowhastigheder og trykfald på tværs af komponenter i trykluftsystemer.
Hvad er bar(e) eller bare?
Bar(e) (også skrevet som bare) er ganske enkelt en anden måde at udtrykke barg (bar gauge) på. Det er mere almindeligt anvendt i europæiske og videnskabelige sammenhænge. Begge enheder refererer til samme trykreference: atmosfærisk tryk som baseline.
