Så här väljer du rätt nitstorlek

Trots alla framsteg inom fastsättningsmetoder, såsom limning och åtdragning, är nitning fortfarande en av de främsta metoderna inom industrin för flygplansmontering och även inom annan lätt konstruktionsindustri där höghållfast plåt inte är svetsbar.

30 jun 2020

Det finns flera skäl till att använda nitningsmetoden, bl.a. låg installationskostnad, lägre krav på hålförberedelse, hög tillförlitlighet, lätta och hållbara förband tack vare låg vikt, utmattningshållfasthet tack vare hög elasticitet och hållbarhet.

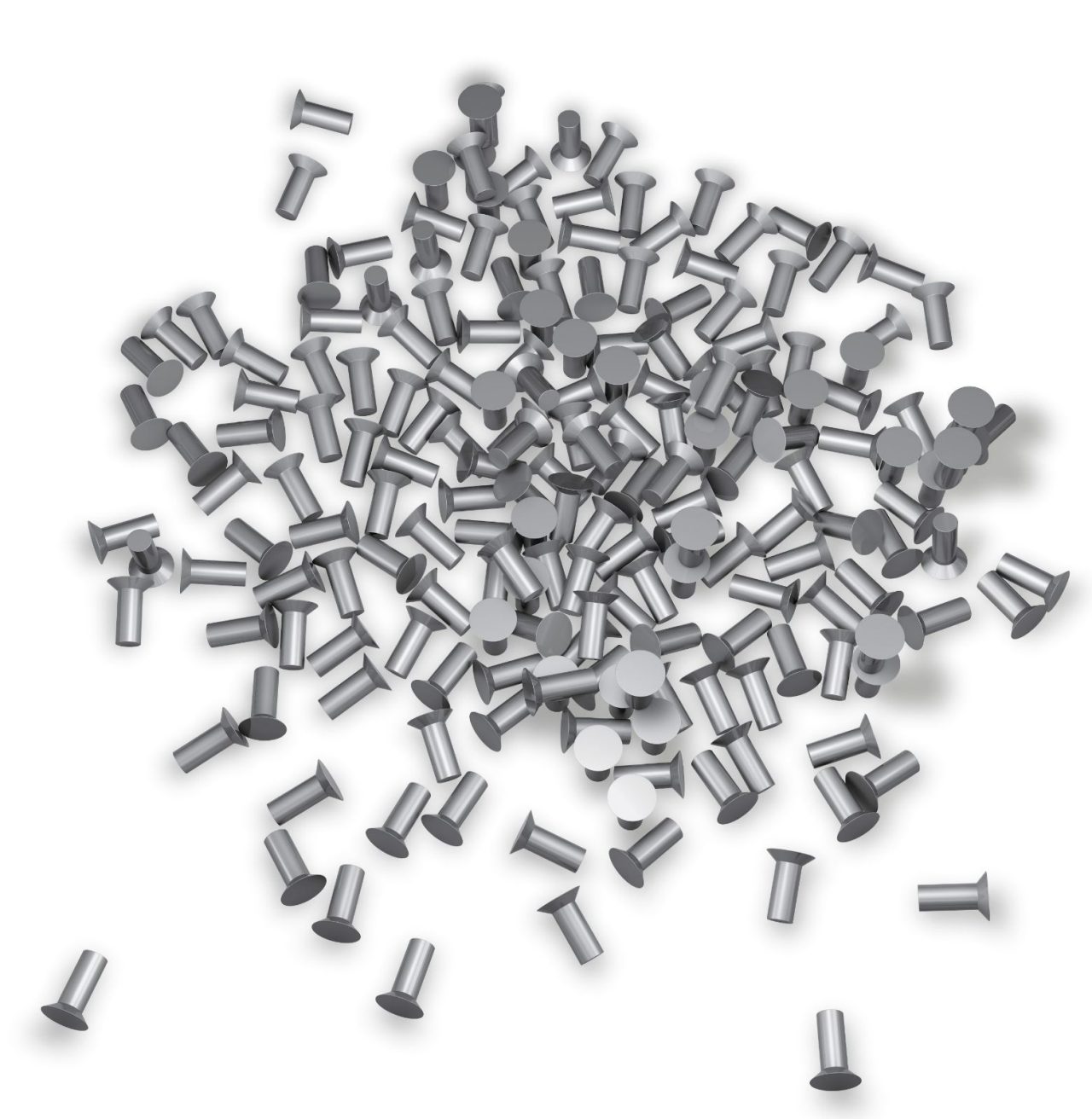

Rivet size
En allmän regel är att niten bör ha en diameter på minst tre gånger tjockleken av den tjockaste plåten som ska fogas samman. Enligt militära standarder ska nitförbandets mothålls huvuddiameter vara större än 1,4 gånger skaftets diameter. Höjden måste sträcka sig 0,3 gånger skaftets diameter. Med alla nämnda parametrar kan du beräkna önskad längd på niten. Toleransen är normalt omkring 1,5 D.

Till exempel, två plåtdelar på 0,050 tum (1,27 mm) ska nitas ihop. Rätt nitdiameter skulle vara 3 × 0,050 = 0,150 tum (3 × 1,27 = 3,81 mm).
En nit på 5/32” (0,156 tum, 3,96 mm) skulle användas. Metalltjockleken är 0,050 + 0,050 = 0,10 tum (1,27 + 1,27 = 2,54 mm), och 1,5 D är 0,234 tum (5,94 mm), så nitens totala längd skulle behöva vara 0,10 + 0,234 = 0,334 tum (1,27 + 5,94 = 7,21 mm).

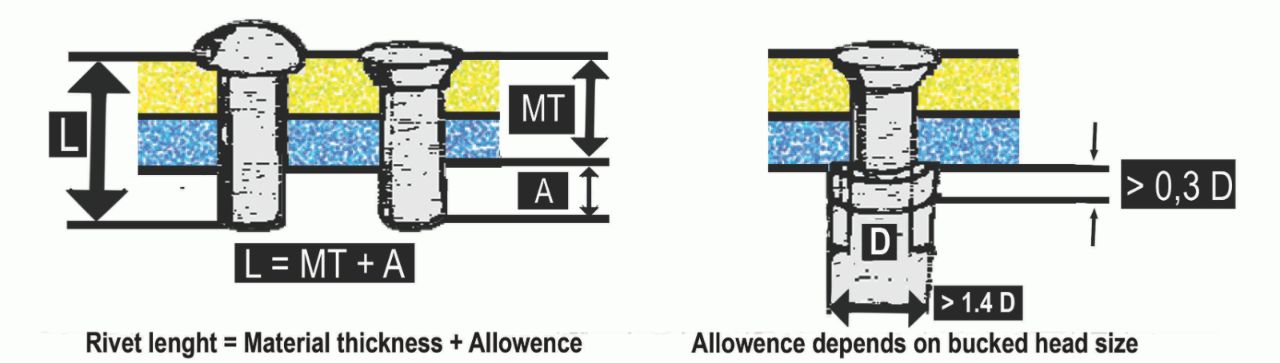

Se bild nedan:
rivet
I praktiken är den allmänna regeln för nitning, som översyns- och reparationsnitning, att använda samma storlek och huvudstil som används i den intilliggande strukturen. Då uppfylls alla krav på hållfasthet.

En annan fråga rörande nitning är hålförberedelse. Efter val av nitstorlek och placering av plåten ska hålen märkas upp för borrning.

Dessa hålmärken ska stansas med en körnare, bara djupt nog för att påbörja borrningen.
Om körnaren är för hård blir märket för stort och metallen förvrids.

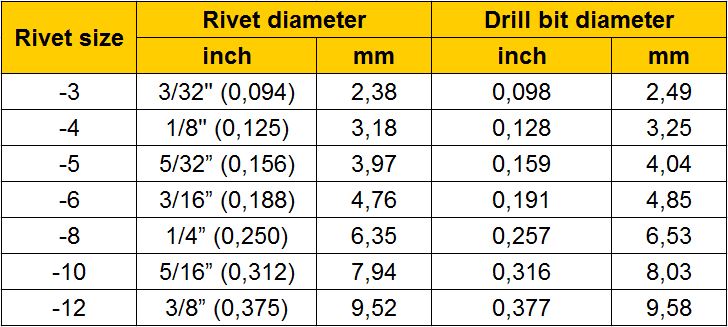

Borrdiametern beror på typen av nit i hålet:

så här väljer du rätt nitstorlek

Observera att borrstorleken är cirka tre tusendels tum större än niten i tabellen.

Innan du börjar borra är det viktigt att kontrollera skicket på borren och om verktyget är korrekt fastsatt i chucken. Klicka här för att kontrollera borrens skick

Efter borrning ska du ta bort grader från hålet utan att fasa av hålets kant.
Ibland kan plåten flytta sig eller bilda ett mellanrum, och i dessa fall måste du använda ytstift eller klämmor som kan hålla ihop plåten när det är dags för nitning.
