Postup odstraňovania najčastejších chýb pri nitových spojov

3 minút čítania August 17, 2021

V tomto článku sa dozviete, aké sú najčastejšie chyby, ktoré sa môžu vyskytnúť na nitových spojoch, a ako ich opraviť.

Pri nitovom spoji sa môžu vyskytnúť rôzne typy chýb. Väčšina z nich je spôsobená nesprávnou veľkosťou nitu alebo nesprávnou prípravou otvorov. Ak chcete zistiť viac o výbere správnej veľkosti nitu, kliknite tu. Nižšie nájdete najčastejšie chyby:

1.marks in head of structure close to head.

Stopy na hlave alebo konštrukcii v blízkosti hlavy Možným dôvodom je príliš nízka sila prívodu, odskočenie nitovačky alebo poloha nitovačky, ktorá nebola v uhle 90 stupňov voči konštrukcii.

Shank is not in the center of bucked head

Driek nie je v strede stlačenej hlavy. Šikmá hlava. Nitovacia opierka nebola v priebehu celého procesu v polohe 90 stupňov voči konštrukcii. Pravdepodobne nesprávny typ nitovacej opierky.

3.concentric rings in head or on structure around head

Sústredné kruhy na hlave alebo na konštrukcii okolo hlavy. Možným dôvodom je príliš malý otvor v prítlačníku, ak sa kruhy nachádzajú na hlave, alebo príliš veľký otvor, ak sa nachádzajú na konštrukcii.

number 4

Rôzne trhliny. V tomto prípade je dôležité identifikovať typ, polohu a závažnosť trhlín. Otvorené typy sú zvyčajne spôsobené nesprávnym tepelným spracovaním. Pri zatvorených typoch sú najdôležitejšie poloha a závažnosť. Pokiaľ sa nekrižujú, zvyčajne nepredstavujú problém. Jedným z dôvodov vzniku trhlín môže byť aj príliš dlhé trvanie procesu nitovania.

5.swelled rivets that open the structure

Vyduté nity, ktoré otvárajú konštrukciu. Táto chyba je väčšinou spôsobená prípravou otvorov, pri ktorej sa niektoré úlomky dostali medzi plechy. Musíte odstrániť nit a vyčistiť oblasť spoja. V niektorých prípadoch je malá medzera prijateľná, ale nikdy nie v nádržiach alebo tlakových trupoch.

6.open head or gapped head

Otvorená hlava alebo medzera pri hlave. Možným dôvodom je to, že nebola správne aplikovaná prívodná sila – príliš veľká prívodná sila na stráne nitovacej opierky alebo príliš nízka sila na stráne nitovacieho kladiva. Vo väčšine prípadov sú tieto nedostatky prijateľné, ale nie v integrovanej časti zásobníka alebo v tlakových trupoch.

Flush type rivets

Otvorená hlava na nitoch so zapustenou hlavou. Tento nedostatok môže závisieť od chybného zapustenia. Možno ju opraviť použitím nasledujúcej veľkosti nitu (ak je to možné) a zopakovaním zapustenia. Ak je hlava príliš vysoko, je potrebné použiť niektorý z postupov na zbrúsenie nitu.

Odstránenie nitu

Ak zistíte jednu z vyššie uvedených chýb, vo väčšine situácií je možné odstrániť príslušný nit bez zvýšených nákladov. Bežný postup na odstránenie nitu je:

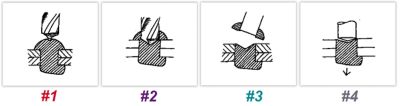

Removing the rivet



1. Vŕtanie na odstránenie pevného nitu sa musí vykonávať zo strany hlavy. Vyberte vrták o jednu veľkosť menšiu, ako je nit. Vyrazte malú jamku do stredu hlavy. Uistite sa, že je vrták úplne zarovnaný s nitom. Začnite vŕtať nízkou rýchlosťou jemným stlačením spúšte. Vďaka tomu sa vŕtačka ovláda oveľa jednoduchšie a minimalizuje sa riziko skĺznutia.

2. Prevŕtajte sa cez hlavu do drieku, aby medzi driekom a hlavou zostalo minimálne množstvo materiálu.

3. Použite razník na nity, ktorý zapadá do otvoru, a odtrhnite ho od drieku. Môže sa použiť aj malé dláto, ale je potrebné dbať na to, aby nedošlo k poškodeniu povrchu.

4. Na odstránenie nitu použitie razník na nity a ľahké kladivo a niekoľkokrát udrite. Zachyťte nit do pohárika. Ak tento postup vykonáte dôkladne, otvor by sa nemal poškodiť a v tomto otvore možno použiť nový nit.
